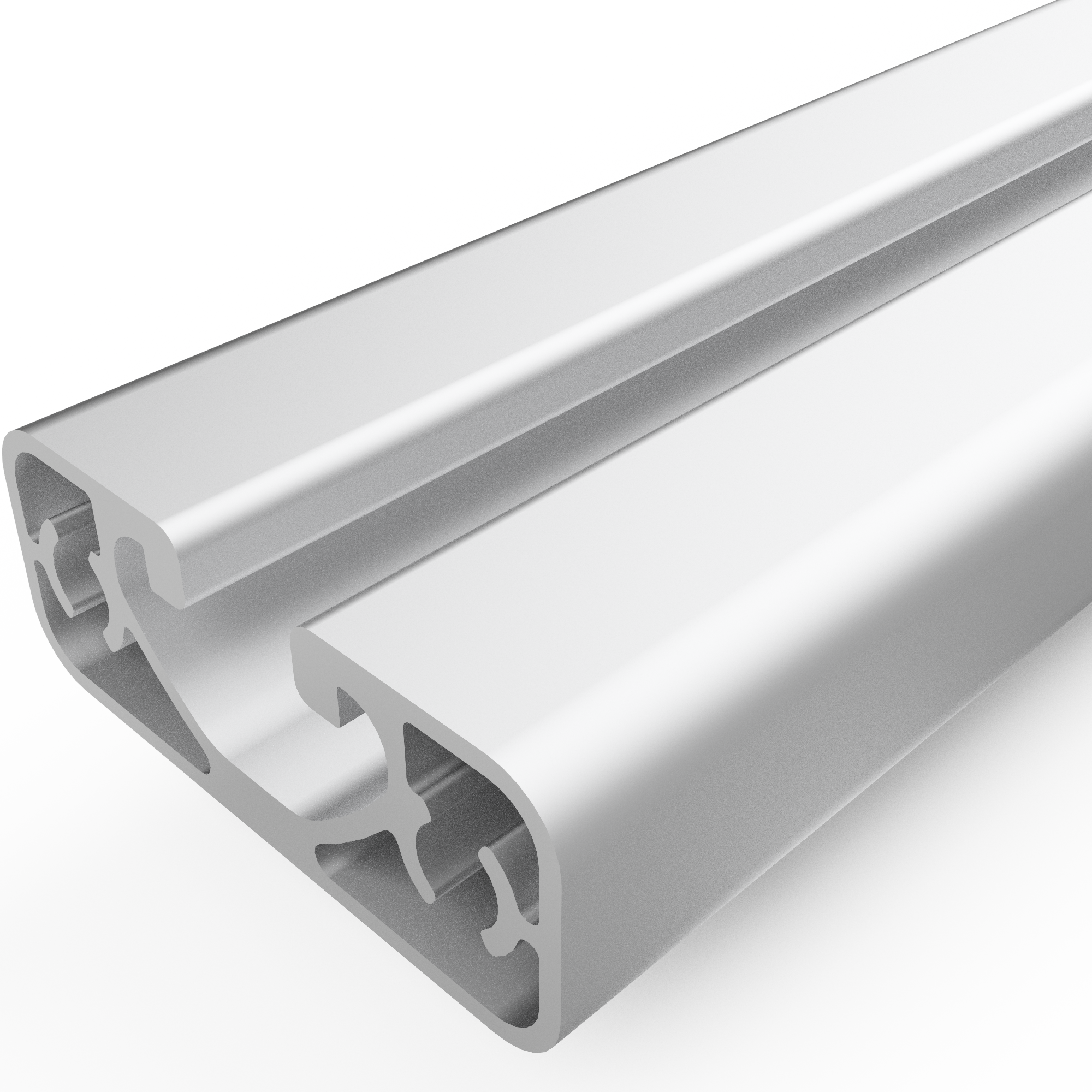

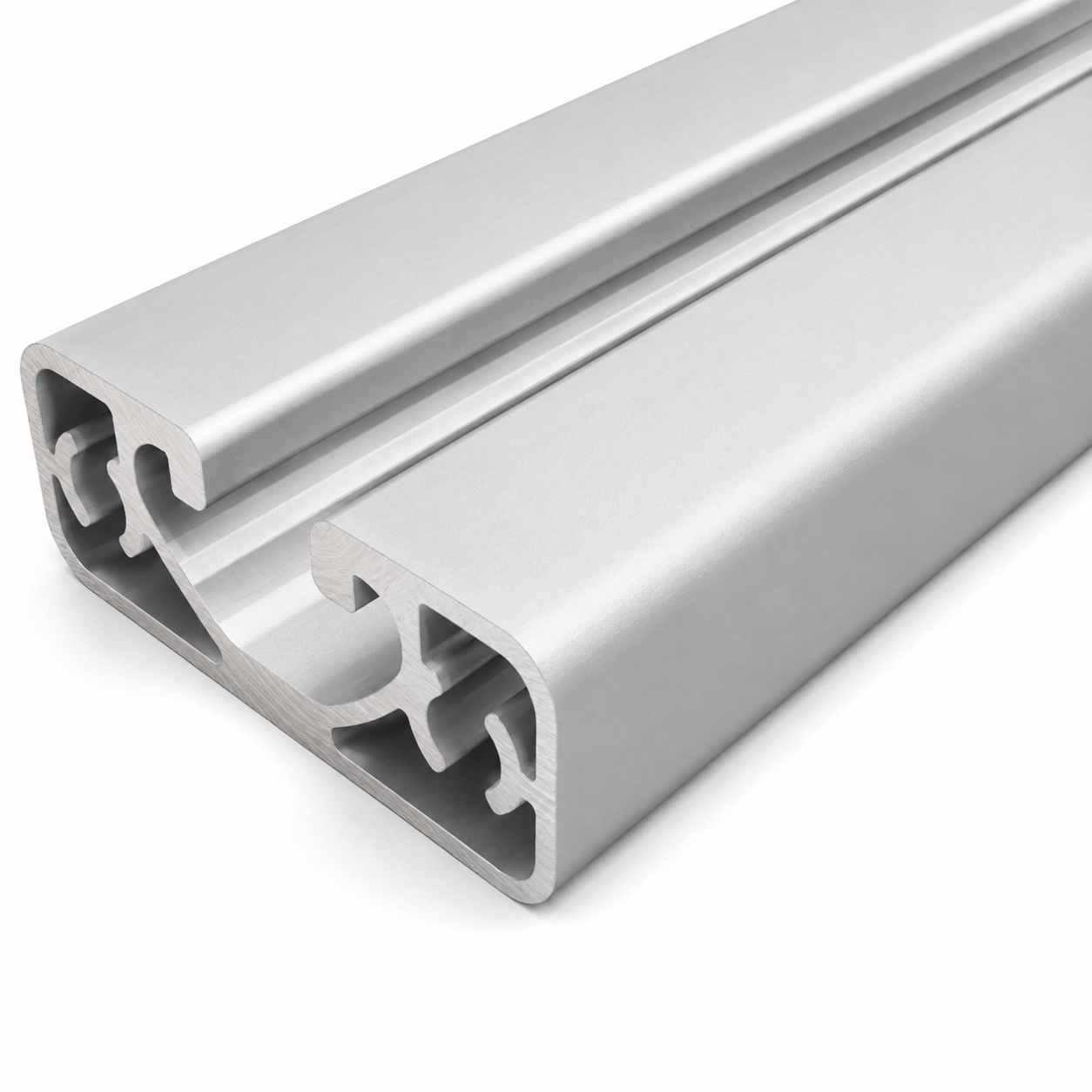

Profil 8 40x16 E, natur
Maunsystem GmbH
3D
Loading...
| Anzahl | Stückpreis |
|---|---|
| Bis 15 |
52,62 €*
|
| Ab 16 |
48,72 €*
|
Anbei finden Sie passende Artikel
Produktnummer:
PI-1015 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001301
Länge:
6000 mm
Gewicht:
3.6 kg
Produktinformationen "Profil 8 40x16 E, natur"
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.
Lieferlänge 6030 mm
Lieferlänge 6030 mm
Details
lx 0,64 cm4
ly 3,34 cm4
wx 0,78 cm3
wy 1,67 cm3
Profilfläche 2,24 cm2
Gewicht 0,60 kg/m
ly 3,34 cm4
wx 0,78 cm3
wy 1,67 cm3
Profilfläche 2,24 cm2
Gewicht 0,60 kg/m
Step-Datei
Download| Nutauszugskraft: | F=1.750 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| Baureihe: | i-Baureihe 8 □ 40 |
| Bauart: | economy |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Größe: | 40x16 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
PI-1015 SN3000
Profil 8 40x16 E, natur
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.Lieferlänge 3000 mm
PI-1015 SZ
Profil 8 40x16 E, natur
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.Zuschnitt max. 6000 mmKompatibel mit item 7.0.000.01
