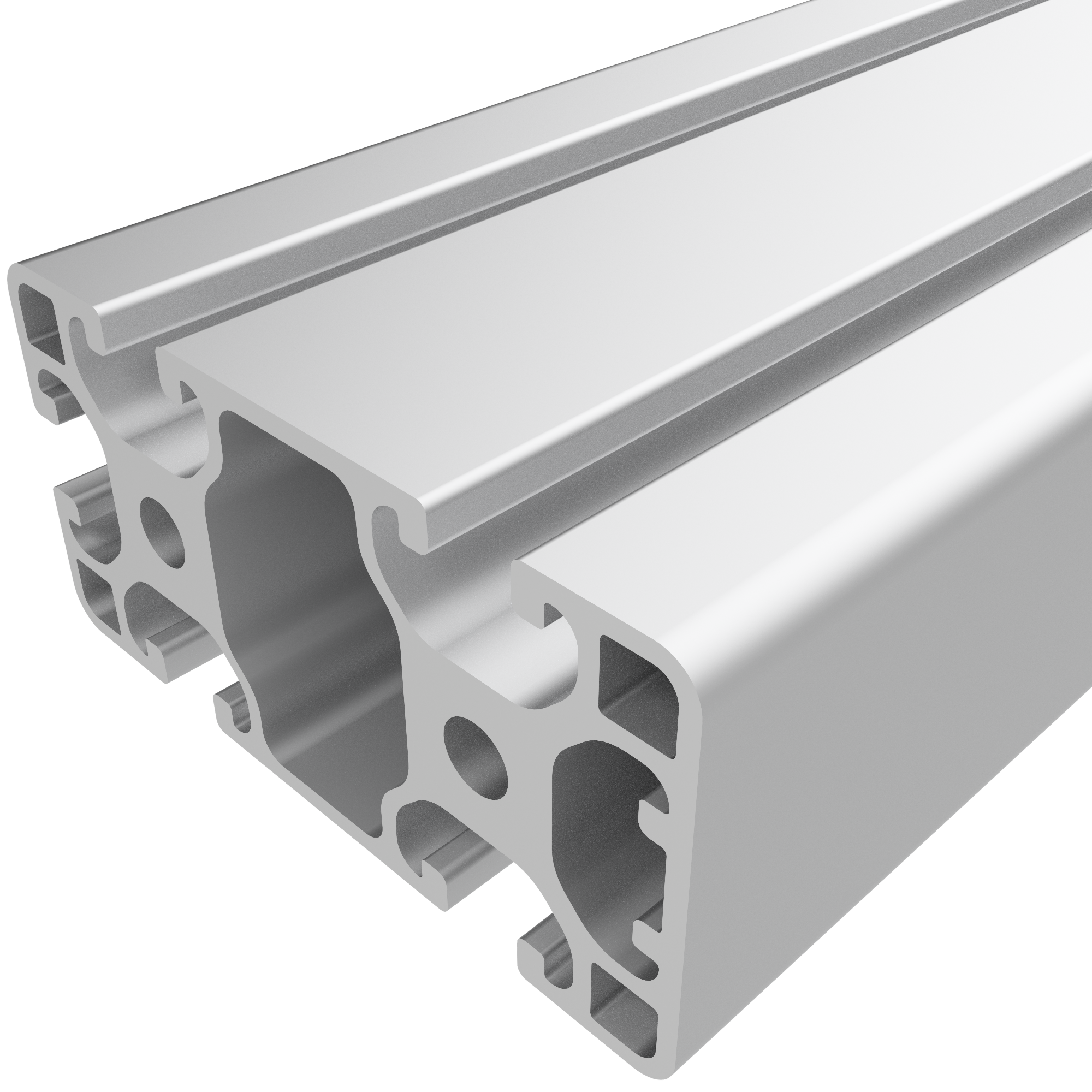

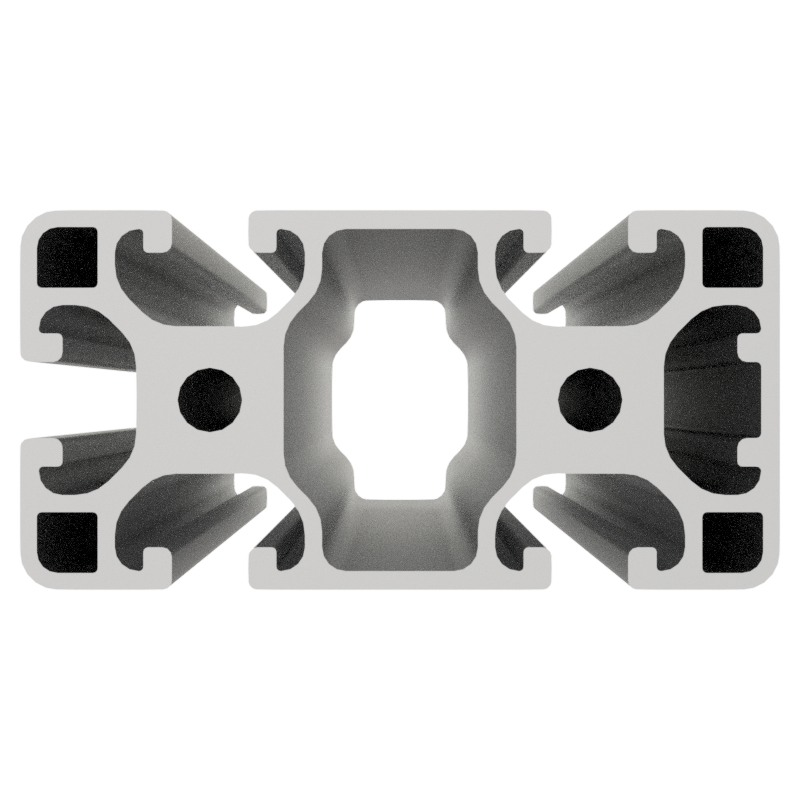

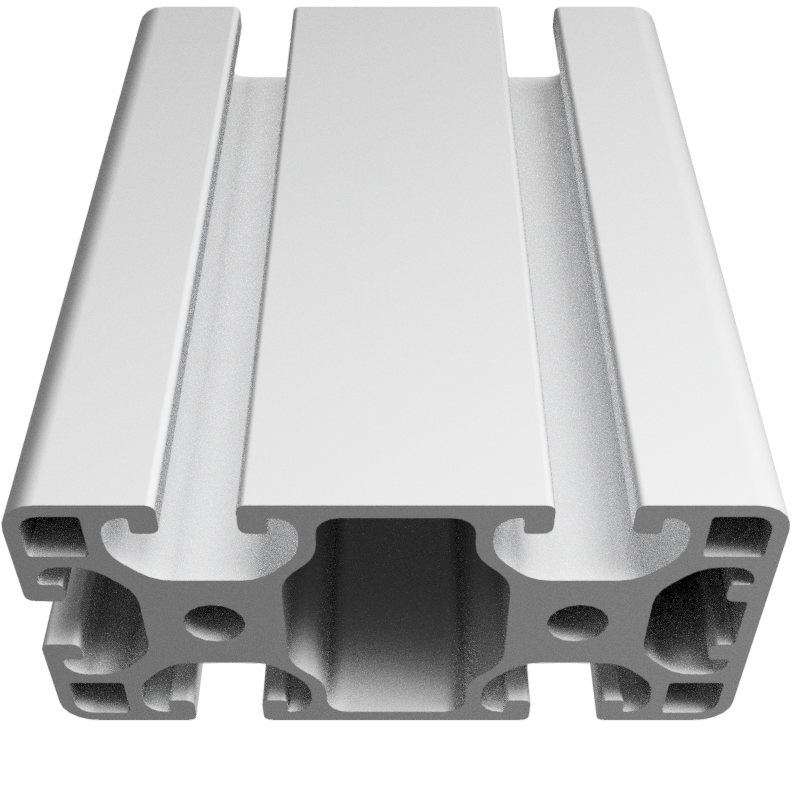

Profil 8 80x40 1N leicht, natur

Maunsystem GmbH

36,93 €*

Gesamtpreis inkl. Zubehör 36,93 €*

Preis pro 1000 mm: 36,93 € *

Zuschnittskosten: 2,10 €

Preise exkl. MwSt. zzgl. Versandkosten

Anbei finden Sie passende Artikel

Profil 8 80x40 1N leicht, natur

188,76 € - 197,82 €*

Profil 8 80x40 1N leicht, natur

188,76 € - 197,82 €*

Profil 8 80x40 1N leicht, natur

105,30 € - 110,50 €*

Profil 8 80x40 1N leicht, natur

105,30 € - 110,50 €*

Abdeckkappe 8 80x40, schwarz

Farbe: schwarz

0,55 € - 0,71 €*

Abdeckkappe 8 80x40, schwarz

Farbe: schwarz

0,55 € - 0,71 €*

Abdeckkappe 8 80x40, grau ähnlich RAL 7042

Farbe: grau

0,55 € - 0,71 €*

Abdeckkappe 8 80x40, grau ähnlich RAL 7042

Farbe: grau

0,55 € - 0,71 €*

Abdeckkappe 8 80x40 ESD, schwarz

Farbe: ESD

1,75 € - 2,50 €*

Abdeckkappe 8 80x40 ESD, schwarz

Farbe: ESD

1,75 € - 2,50 €*

Abdeckkappe 8 80x40 VS, schwarz

0,60 € - 0,71 €*

Abdeckkappe 8 80x40 VS, schwarz

0,60 € - 0,71 €*

Automatik-Verbindungssatz 8, verzinkt

2,20 € - 2,86 €*

Automatik-Verbindungssatz 8, verzinkt

2,20 € - 2,86 €*

Standard-Verbindersatz 8 ESD verzinkt

1,05 € - 1,30 €*

Standard-Verbindersatz 8 ESD verzinkt

1,05 € - 1,30 €*

Standard-Verbindungssatz 8, verzinkt

0,60 € - 0,68 €*

Standard-Verbindungssatz 8, verzinkt

0,60 € - 0,68 €*

Universal-Verbindungssatz 8, verzinkt

1,30 € - 1,47 €*

Universal-Verbindungssatz 8, verzinkt

1,30 € - 1,47 €*

Winkelsatz 8 40x40, schwarz

3,45 € - 4,17 €*

Winkelsatz 8 40x40, schwarz

3,45 € - 4,17 €*

Winkelsatz V 8 40 Zn

3,89 € - 4,61 €*

Winkelsatz V 8 40 Zn

3,89 € - 4,61 €*

Länge (mm):

Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.

PDF-Datenblatt

Produktnummer: PI-1330 SZ

Hersteller: Maunsystem GmbH

Hersteller-Nr.: 1006700

Gewicht: 3.187 kg

Produktinformationen "Profil 8 80x40 1N leicht, natur"

Die Profile 8 leicht mit geschlossenen Nuten sind geeignet für Baugruppen aller Art. Mit der verschlossen Nutseite lassen sich optisch ansprechende und pflegeleichte Konstruktionen realisieren. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.

Zuschnitt max. 6000 mm

Kompatibel mit item 0.0.607.75

Details

lx    63,22 cm4
ly    14,09 cm4
wx    15,57 cm3
wy    7,05 cm3
Profilfläche    9,95 cm2
Gewicht    2,7 kg/m

Step-Datei

Download

Eloxal:	E6EV1 10-15 µm silber
Toleranzen :	EN 12020-2
Baureihe:	i-Baureihe 8 □ 40
Bauart:	leicht
Material:	Al Mg Si 0,5 F25, warmausgehärtet
Farbe:	Aluminium natur
Kontur:	Rechteckig

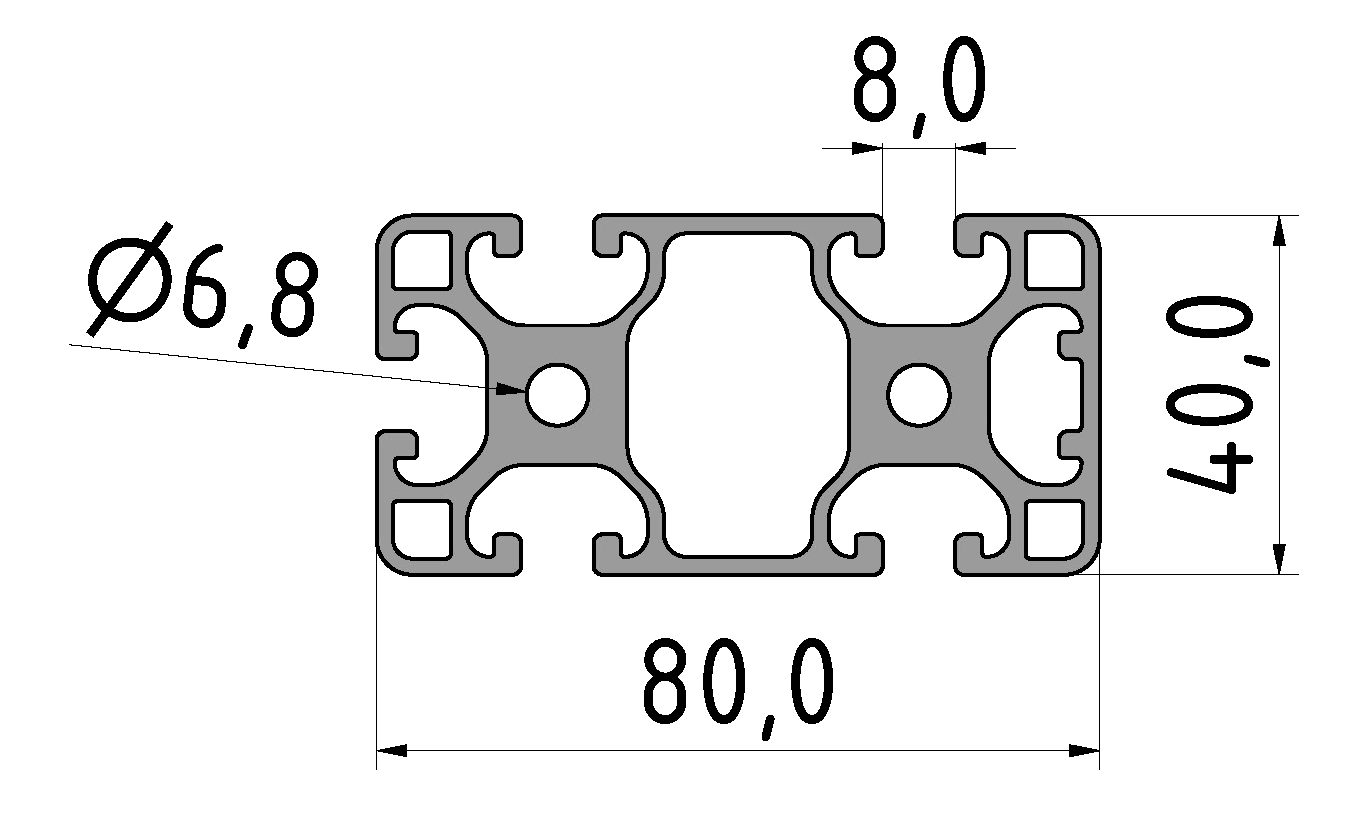

Größe:	80x40 mm
Nuten:	1 Seite geschlossen
Liefereinheit:	Zuschnitt auf Maß
Liefereinheit Profil:	zugeschnittene Länge

PI-1330 SN6000

Profil 8 80x40 1N leicht, natur

Ab 188,76 €*

PI-1330 SN3000

Profil 8 80x40 1N leicht, natur

Ab 105,30 €*

AI-1025-S

Abdeckkappe 8 80x40, schwarz

Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,55 €*

Abdeckkappe 8 80x40, grau ähnlich RAL 7042

AI-1025-G

Abdeckkappe 8 80x40, grau ähnlich RAL 7042

Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,55 €*

AI-1025-ESD

Abdeckkappe 8 80x40 ESD, schwarz

Kompatibel mit item 0.0.696.28 Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte. Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Varianten ab 0,55 €*

Ab 1,75 €*

AI-1027

Abdeckkappe 8 80x40 VS, schwarz

Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,60 €*

VI-1102

Automatik-Verbindungssatz 8, verzinkt

Extrem schnell und flexible Verbindung ohne mechanische Bearbeitung. Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbinder Montage nur an einem Profil

Ab 2,20 €*

VI-1032

Standard-Verbindersatz 8 ESD verzinkt

Entdecken Sie den Standard-Verbindungssatz 8 ESD, verzinkt – Ihre optimale Lösung für stabile und elektrostatisch sichere Verbindungen in Aluminiumprofilkonstruktionen. Dieser hochwertige Verbindungssatz ermöglicht rechtwinklige Verbindungen zwischen Profilen der Baureihe 8 und gewährleistet dabei eine hohe Belastbarkeit gegen Verschiebung und Torsion.Eigenschaften:Material: Stahl, verzinktGewinde: M8ESD-Sicherheit: JaAnzugsmoment: 25 NmLieferumfang:Standard-Verbindungsblech 8, Stahl, verzinktSpezial-Halbrundschraube ähnlich ISO 7380-M8x20, Stahl, verzinktDer Verbindungssatz zeichnet sich durch seine minimal in die Nut ragende Konstruktion aus und verfügt über eine beidseitig greifende Verdrehsicherung. Die spezielle Schraube durchdringt die isolierende Eloxalschicht der Profile, wodurch ein elektrostatisch sicherer Kontakt gewährleistet wird. Für die Montage ist es erforderlich, ein Gewinde in die Kernbohrung des ersten Profils zu schneiden, während das zweite Profil eine Montagebohrung benötigt.Profitieren Sie von der hohen Qualität und Langlebigkeit des Standard-Verbindungssatzes 8 ESD, verzinkt, und optimieren Sie Ihre Konstruktionen mit diesem zuverlässigen Verbindungselement.

Ab 1,05 €*

VI-1022

Standard-Verbindungssatz 8, verzinkt

Kraftschlüssige hochfeste verdrehsichere Verbindung aller Profile in einer Baureihe. Für Profile die nicht verschoben werden

Ab 0,60 €*

VI-1015

Universal-Verbindungssatz 8, verzinkt

Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

Ab 1,30 €*

ZI-1100

Winkelsatz 8 40x40, schwarz

Der Winkelsatz 8 40x40 in Schwarz ist ein hochwertiges Verbindungselement für Aluminiumprofile der Baureihe 8. Mit seiner robusten Konstruktion aus Zinkdruckguss und der eleganten schwarzen Beschichtung bietet er eine zuverlässige und stilvolle Lösung für verschiedenste Konstruktionen.Produktmerkmale:Material: Robuster Zinkdruckguss (ZN) für hohe Stabilität und Langlebigkeit.Abmessungen: 40 mm x 40 mm – ideal für kleinere bis mittlere Konstruktionen.Kompatibilität: Perfekt geeignet für Aluminiumprofile der Baureihe 8 mit 40 mm Profilbreite.Anwendungsbereiche:Der Winkelsatz 8 40x40 Schwarz ist vielseitig einsetzbar und ideal für:Maschinenbau und industrielle KonstruktionenRegale, Rahmen und TransportwagenMöbelbau und DesignprojekteSonderlösungen in Werkstatt und PrototypenbauMontagehinweise:Der Winkelsatz wird mit den mitgelieferten Schrauben und Nutensteinen sicher an den Aluminiumprofilen montiert.Die präzise Verarbeitung sorgt für eine einfache Installation und eine perfekte Passform.Vorteile auf einen Blick:Stabilität: Langlebige Konstruktion aus Zinkdruckguss für dauerhafte Verbindungen.Optik: Schwarze Beschichtung für ein modernes, hochwertiges Design.Vielseitigkeit: Geeignet für eine Vielzahl von Konstruktionen und Anwendungen.Einfach: Mit Befestigungsmaterial für schnelle und sichere Montage.

Ab 3,45 €*

ZI-1098

Winkelsatz V 8 40 Zn

Winkelsatz V 8 40 ZN – Kompakte Lösung für stabile VerbindungenDer Winkelsatz V 8 40 ZN ist ein vielseitiges und kompaktes Verbindungselement, das speziell für Aluminiumprofile der Baureihe 8 entwickelt wurde. Durch seine robuste Konstruktion aus hochwertigem Zinkdruckguss bietet er eine langlebige und zuverlässige Lösung für Konstruktionen, bei denen Stabilität und Präzision gefragt sind.Produktmerkmale:Material: Hochwertiger Zinkdruckguss (ZN) für maximale Stabilität und Langlebigkeit.Kompakte Abmessungen: Ideal für kleinere Konstruktionen, die zuverlässige Verbindungen erfordern.Kompatibilität: Geeignet für Aluminiumprofile der Baureihe 8 mit 40 mm Profilbreite.Design: Funktional und schlicht, passend für industrielle und kreative Anwendungen.Anwendungsbereiche:Dieser Winkelsatz ist vielseitig einsetzbar und eignet sich ideal für:Präzise Verbindungen in Maschinen- und AnlagenbauKleinere Regalsysteme und KonstruktionenBefestigungen in Arbeitsstationen oder MöbelprojektenFlexibilität in Sonderkonstruktionen und PrototypenbauMontagehinweise:Der Winkelsatz wird mit den beiliegenden Schrauben und Nutensteinen sicher befestigt.Die Montage ist einfach und spart Zeit durch die präzise Passform.Vorteile im Überblick:Robust: Hergestellt aus langlebigem Zinkdruckguss für maximale Belastbarkeit.Kompakt: Perfekte Größe für kleinere, platzsparende Konstruktionen.Vielseitig: Für zahlreiche Anwendungen geeignet – von Industrie bis Design.Einfach: Inklusive Befestigungsmaterial für eine schnelle und sichere Montage.

Ab 3,89 €*
