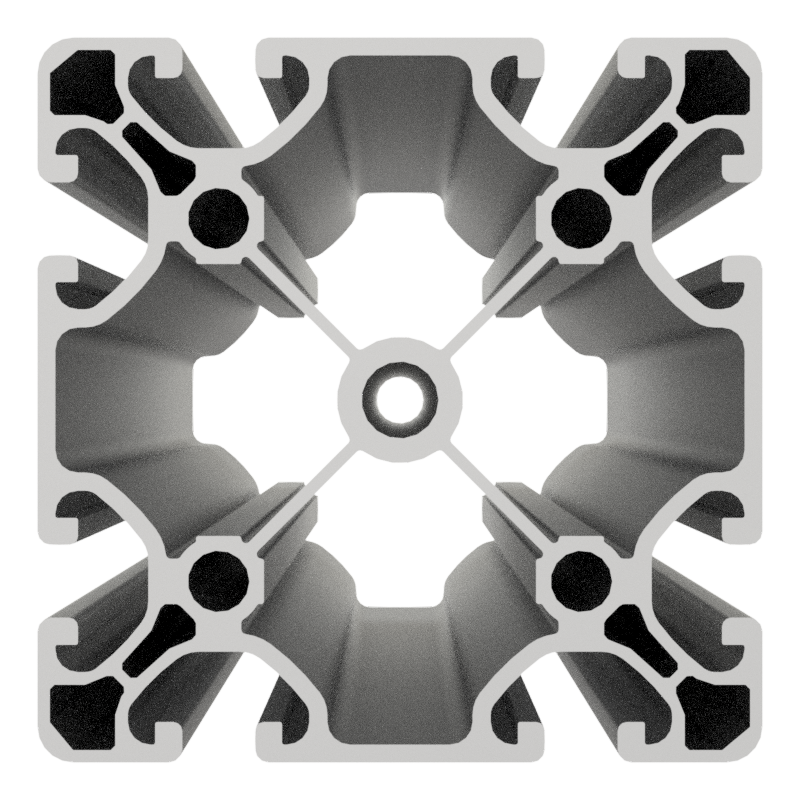

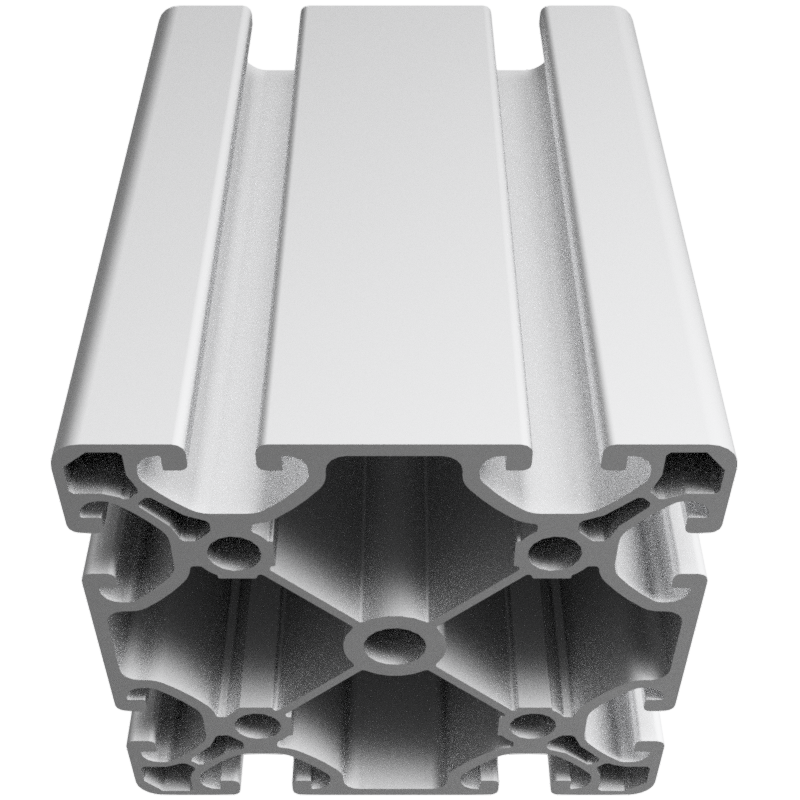

Profil 8 80x80 E, natur
Maunsystem GmbH
Loading...
41,20 €*
Preis pro 1000 mm: 41,20 €
*
Zuschnittskosten: 3,15 €
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
41,20 € *
Produktnummer:
PI-1175 SZ
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1006681
Gewicht:
4.01 kg
Produktinformationen "Profil 8 80x80 E, natur"
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.
Zuschnitt max. 6000 mm
Kompatibel mit item 7.0.000.29
Zuschnitt max. 6000 mm
Kompatibel mit item 7.0.000.29
Details
l 100,69 cm4
w 25,17 cm3
Profilfläche 14,86 cm2
Gewicht 4,01 kg/m
w 25,17 cm3
Profilfläche 14,86 cm2
Gewicht 4,01 kg/m
Step-Datei
Download| Nutauszugskraft: | F=1.750 N |
|---|---|
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | economy |
| Farbe: | Aluminium natur |
| Kontur: | Quadratisch |

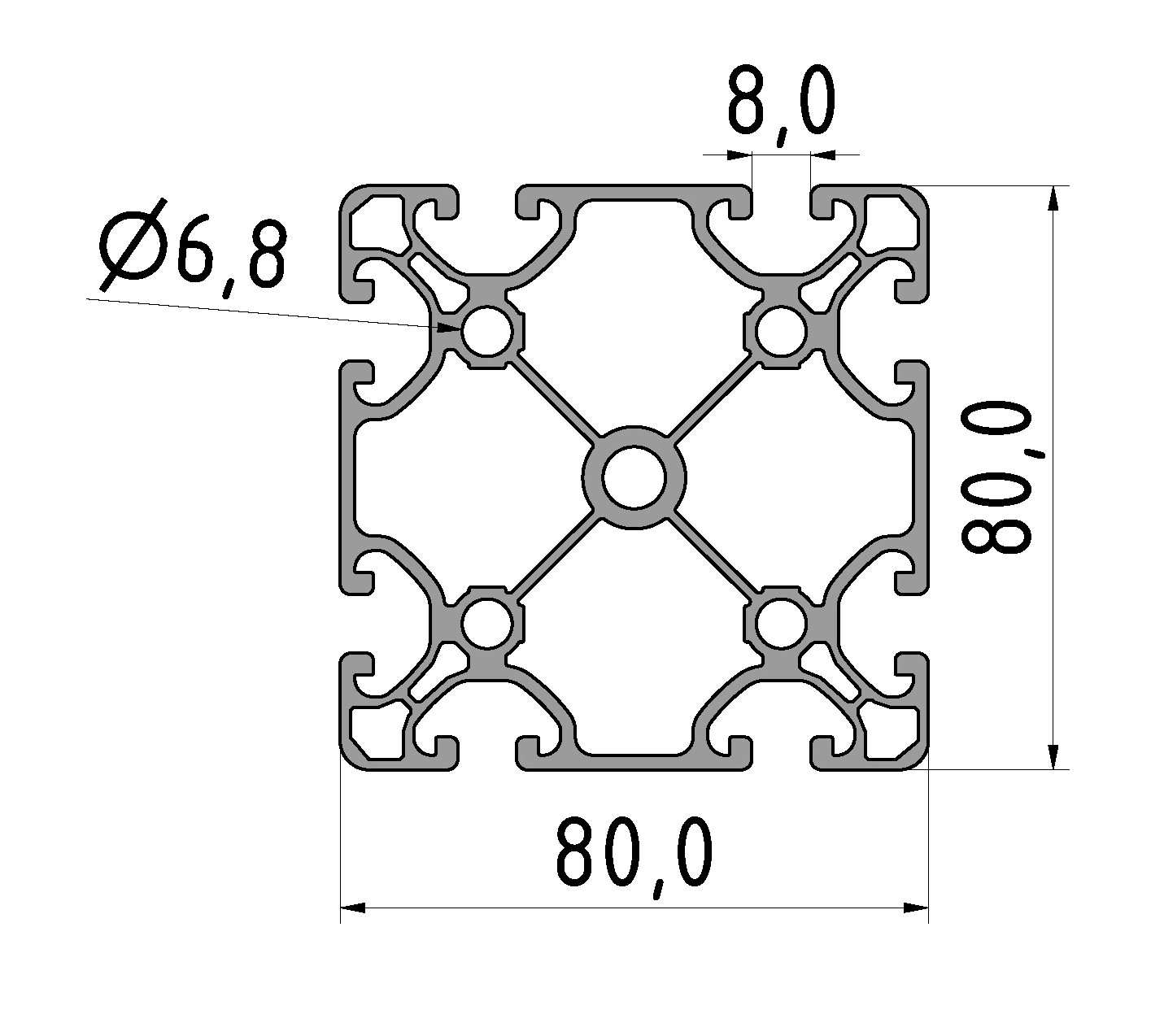

| Breite Profil: | 80 mm |
| Höhe Profil: | 80 mm |
| Größe: | 80x80 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Zuschnitt auf Maß |
| Liefereinheit Profil: | zugeschnittene Länge |
PI-1175 SN6000
Profil 8 80x80 E, natur
Die Profile 8 E sind geeignet für gewichtsoptinierte Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angepasst werden. Die Nuten und die Kernlöcher der Profile 8 E sind ausgelegt für Schrauben M8.Lieferlänge 6030 mm
