Profil X 8 40x40 1N leicht, natur

Profil X 8 40x40 1N leicht, natur
Profil X 8 40x40 1N leicht, natur
Profil X 8 40x40 1N leicht, natur
Profil X 8 40x40 1N leicht, natur
Profil X 8 40x40 1N leicht, natur
Profil X 8 40x40 1N leicht, natur
Profil X 8 40x40 1N leicht, natur
Profil X 8 40x40 1N leicht, natur

28,50 €*

Gesamtpreis inkl. Zubehör 28,50 €*

Preis pro 1000 mm: 28,50 € *
Zuschnittskosten: 2,10 €

Preise exkl. MwSt. zzgl. Versandkosten

Anbei finden Sie passende Artikel

Profil X 8 40x40 1N leicht, natur
133,24 € - 140,28 €*
Profil X 8 40x40 1N leicht, natur
133,24 € - 140,28 €*
Abdeckkappe X 8 40x40, grau ähnlich RAL 7042
0,30 € - 0,35 €*
Abdeckkappe X 8 40x40, grau ähnlich RAL 7042
0,30 € - 0,35 €*
Sie können von 20 mm bis 6000 mm in 1 mm Schritten bestellen.
PDF-Datenblatt
Produktnummer: PI-6011 SZ
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1006795
Gewicht: 1.802 kg
Produktinformationen "Profil X 8 40x40 1N leicht, natur"
Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.

Zuschnitt max. 6000 mm

Kompatibel mit item 0.0.611.87

Details

Ix    9,74    cm4
Iy    9,74    cm4
Wx    4,82    cm3
Wy    4,882    cm3
Profilfläche    6,68    cm2
Gewicht    4,73    kg/m

Step-Datei

Download
Nutauszugskraft: F=2.500 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: item
Baureihe: i-Baureihe 8 XMS
Bauart: leicht
Material: Al Mg Si 0,5 F25, warmausgehärtet
Farbe: Aluminium natur
Kontur: Quadratisch
Größe: 40x40 mm
Nuten: 1 Seite geschlossen
Liefereinheit: Zuschnitt auf Maß
Liefereinheit Profil: zugeschnittene Länge
Profil X 8 40x40 1N leicht, natur Profil X 8 40x40 1N leicht, natur
PI-6011 SN6000
Profil X 8 40x40 1N leicht, natur
Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.Lieferlänge 6030 mm

Ab 133,24 €*
Abdeckkappe X 8 40x40, grau ähnlich RAL 7042 Abdeckkappe X 8 40x40, grau ähnlich RAL 7042
AI-6010

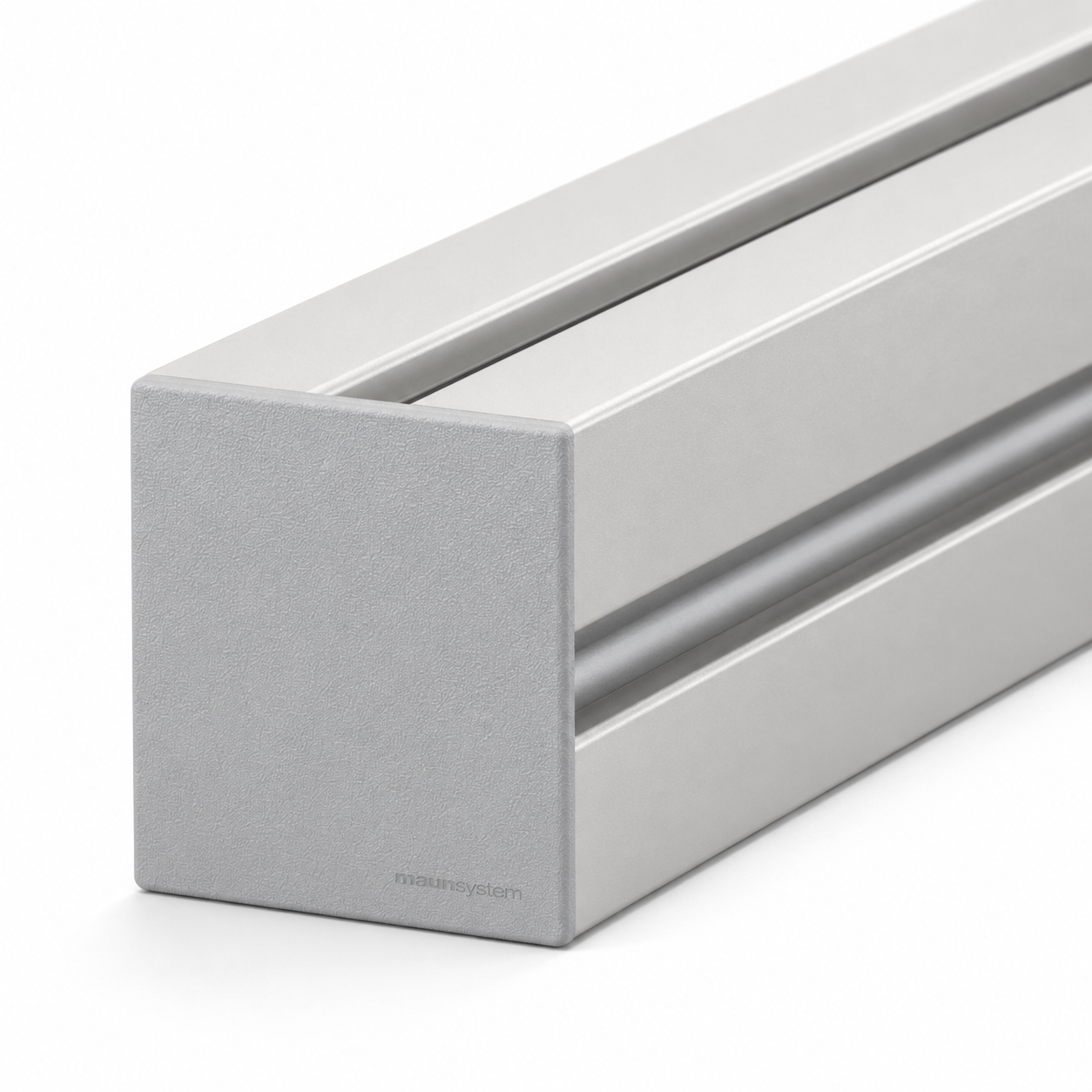

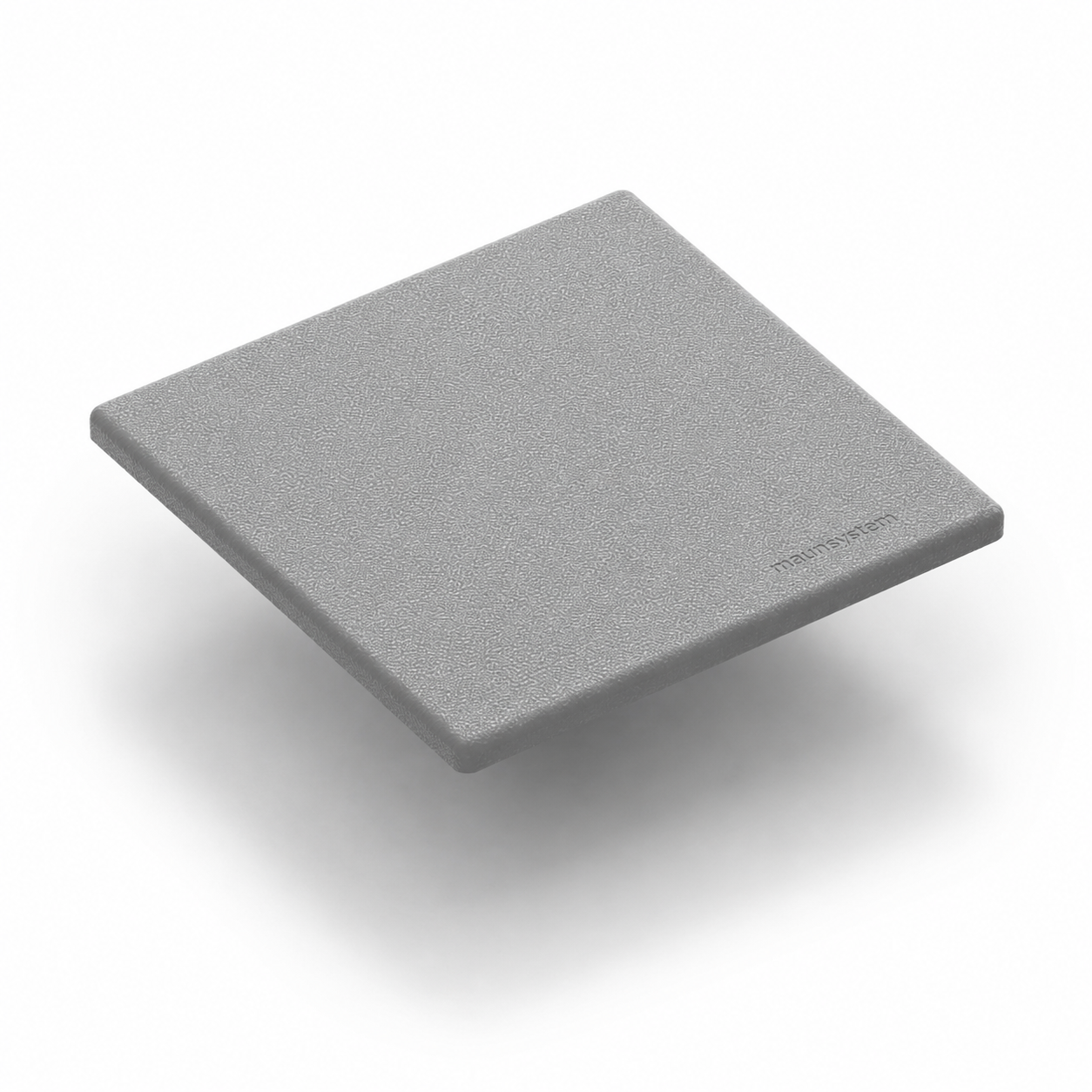

Abdeckkappe X 8 40x40, grau ähnlich RAL 7042

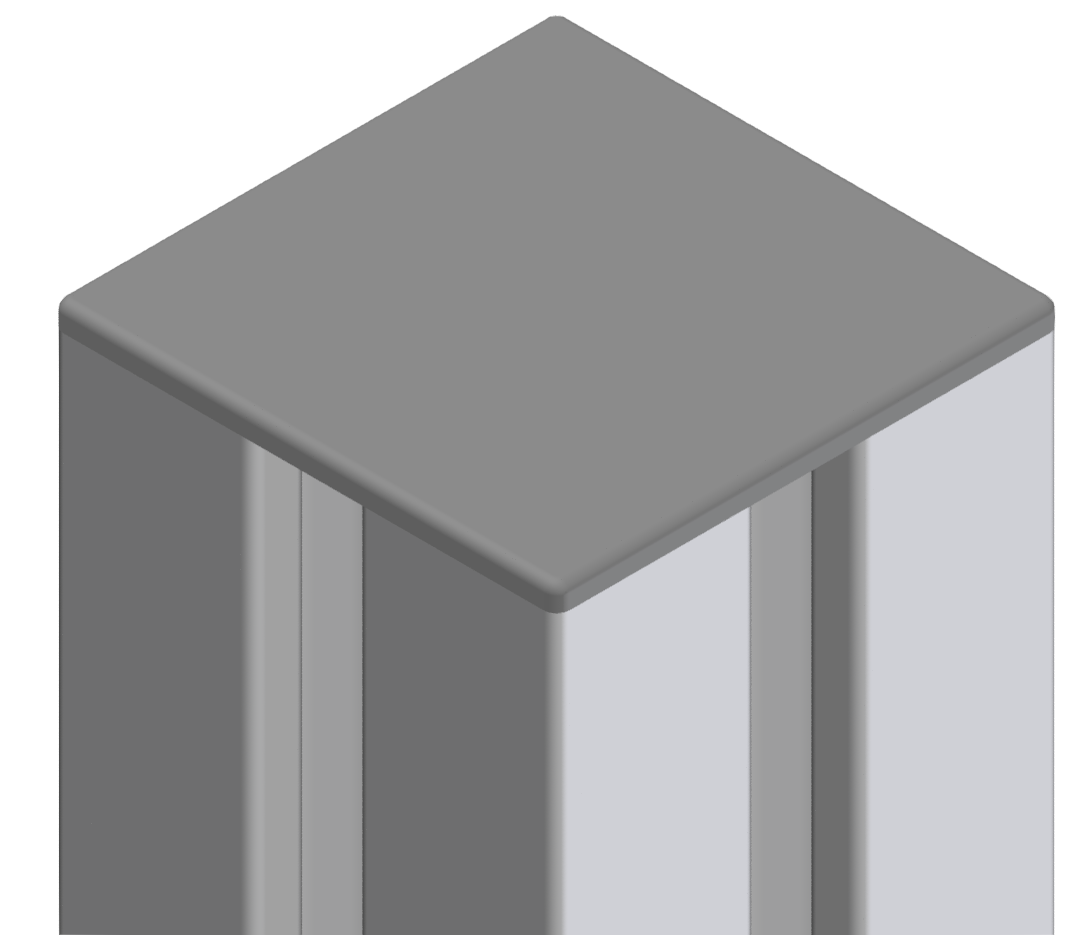

 Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.

Ab 0,30 €*
