Profil X 8 80x40 1N - XMS, natur
Maunsystem GmbH
Loading...
| Menge | Preis pro Stück |
|---|---|
| bis 6 |
268,74 €*
|
| ab 7 |
255,97 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
268,74 € *
Produktnummer:
PI-6172 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1014947
Länge:
6000 mm
Gewicht:
20.88 kg
Produktinformationen "Profil X 8 80x40 1N - XMS, natur"
Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.
Lieferlänge 6030 mm
Lieferlänge 6030 mm
Kompatibel mit item 0.0.649.19
Details
- Eigenschaft natur
- ESD ESD-sicher = Ja
- Fläche A = 12,89 cm2
- Flächenträgheitsmoment Torsion It = 8,03 cm4
- Flächenträgheitsmoment um x-Achse Ix = 18,2 cm4
- Flächenträgheitsmoment um y-Achse Iy = 74,59 cm4
- Gewicht spez. Länge [kg/m] m = 3,48 kg/m
- Liefereinheit 1 Stück à 6000 mm
- Material Al, eloxiert
- zulässige Nutauszugskraft F = 5000 N
- Widerstandsmoment um x-Achse Wx = 9,1 cm3
- Widerstandsmoment um y-Achse Wy = 18,42 cm3
| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht, XMS |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |
| Breite Profil: | 80 mm |
| Größe: | 80x40 mm |
| Nuten: | 1 Seite geschlossen |
| Funktionsintegration: | Türdichtungsnut |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
PI-6172 SZ
Profil X 8 80x40 1N - XMS, natur
Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.Zuschnitt max. 6000 mm

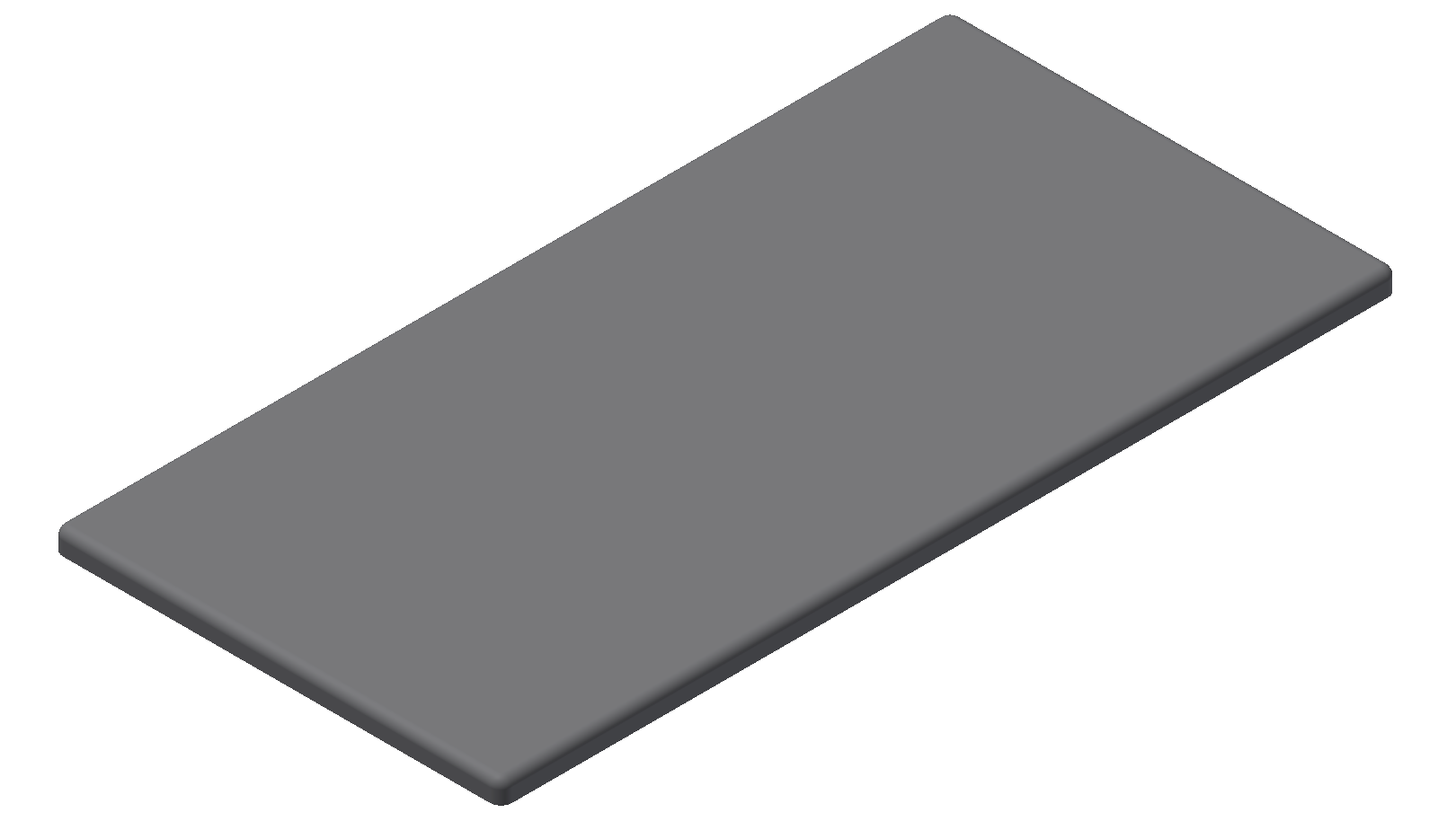

AI-6020
Abdeckkappe X 8 80x40, grau ähnlich RAL 7042
Abgerundete Abdeckkappen für die Stirnfläche der verschiedenen Profilquerschnitte.Das Entgraten der Schnittfläche entfällt. Abdeckkappen werden durch Aufschlagen in die Kernbohrungen befestigt.
