Profil X 8 80x80 8NO leicht, natur
Maunsystem GmbH
Loading...
| Anzahl | Stückpreis |
|---|---|
| Bis 1 |
428,21 €*
|
| Ab 2 |
414,97 €*
|
| Gesamtpreis Zubehör | 0,00 € |
Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
428,21 € *
Produktnummer:
PI-6120 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001577
Länge:
6000 mm
Gewicht:
32.34 kg
Produktinformationen "Profil X 8 80x80 8NO leicht, natur"

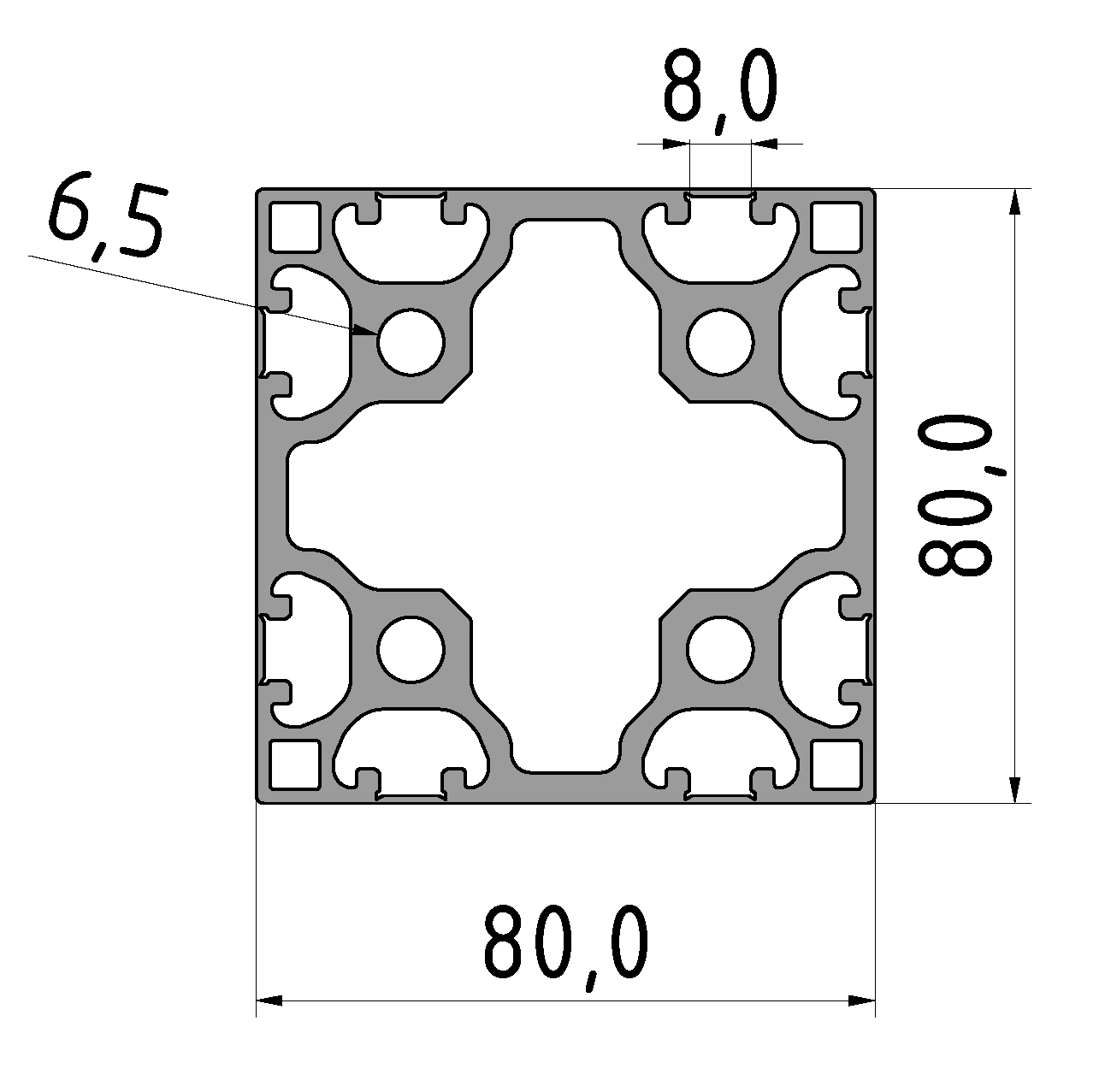

Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.
Lieferlänge 6030 mm
Lieferlänge 6030 mm
Kompatibel mit item 0.0.493.03
Details
Ix 138,57 cm4
Iy 138,57 cm4
Wx 34,64 cm3
Wy 34,64 cm3
Profilfläche 19,96 cm2
Gewicht 5,39 kg/m
Iy 138,57 cm4
Wx 34,64 cm3
Wy 34,64 cm3
Profilfläche 19,96 cm2
Gewicht 5,39 kg/m
Step-Datei
Download| Nutauszugskraft: | F=2.500 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | item |
| Baureihe: | i-Baureihe 8 - 40 |
| Bauart: | leicht, X |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Farbe: | Aluminium natur |
| Breite Profil: | 80 mm |
| Höhe Profil: | 80 mm |
| Größe: | 80x80 mm |
| Nuten: | 4 Seiten geschlossen |
| Funktionsintegration: | einfache Nutöffnung (NO) |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
PI-6120 SZ
Profil X 8 80x80 8NO leicht, natur
Die Profile der Baureihe Z8 sind gewichtsoptimierte Profile in den Querschnitten von 40x40, 40x80 und 80x80. Die Profilnuten sind freizugänglich oder unter einer bündig glatten Außenseite verborgen. Bei Bedarf kann die Abdeckung zum Verbau von Verbindungselementen oder für die Befestigung von Zubehörteilen einfach geöffnet und entfernt werden. Die scharfkantige Geometrie der Profilaußenkante führt zu einem ebenen Übergang in der Profilverbindung. Die Nuten und die Kernlöcher der Profile Z8 sind ausgelegt für Schrauben M8.Zuschnitt max. 6000 mm
