Strebenprofil 11x20
Maunsystem GmbH
Loading...
121,92 €*
| Gesamtpreis Zubehör | 0,00 € |

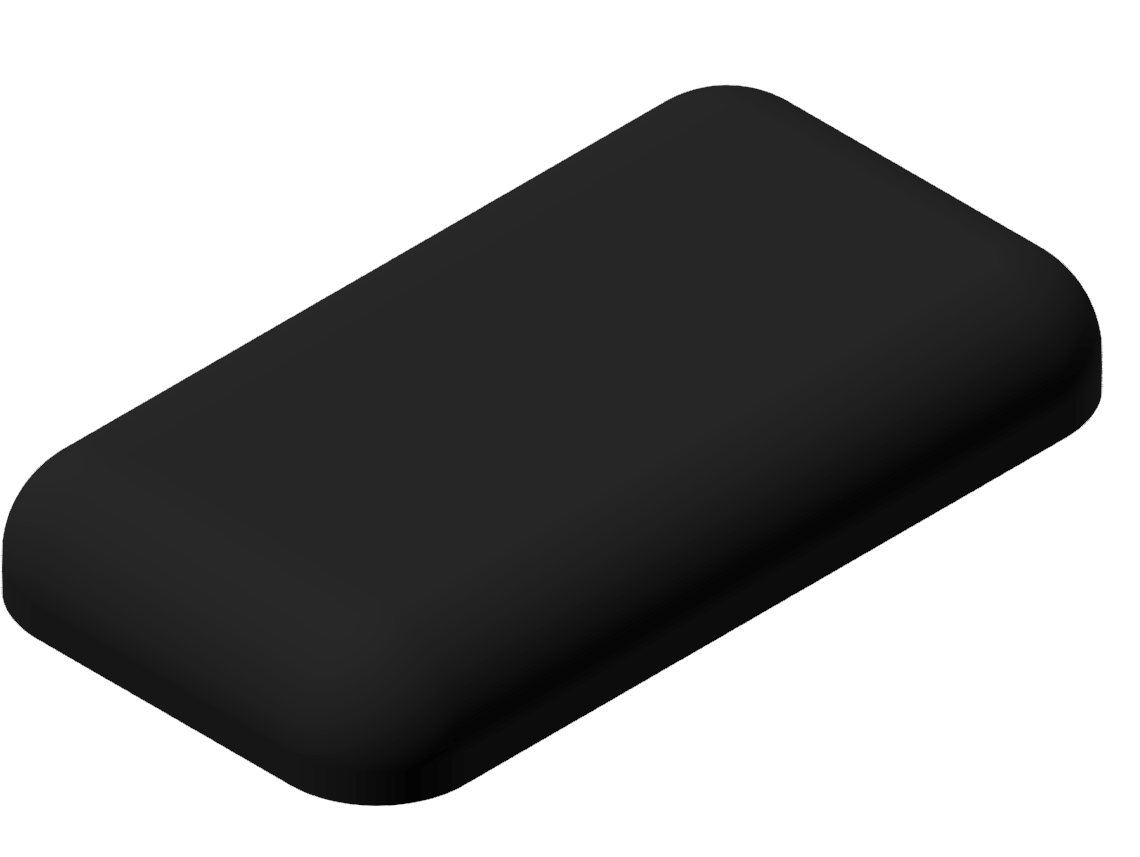

Anbei finden Sie passende Artikel
Gesamtpreis Zubehör
121,92 € *
Produktnummer:
PB-1810 SN6000
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1001770
Länge:
6000 mm
Gewicht:
1.68 kg

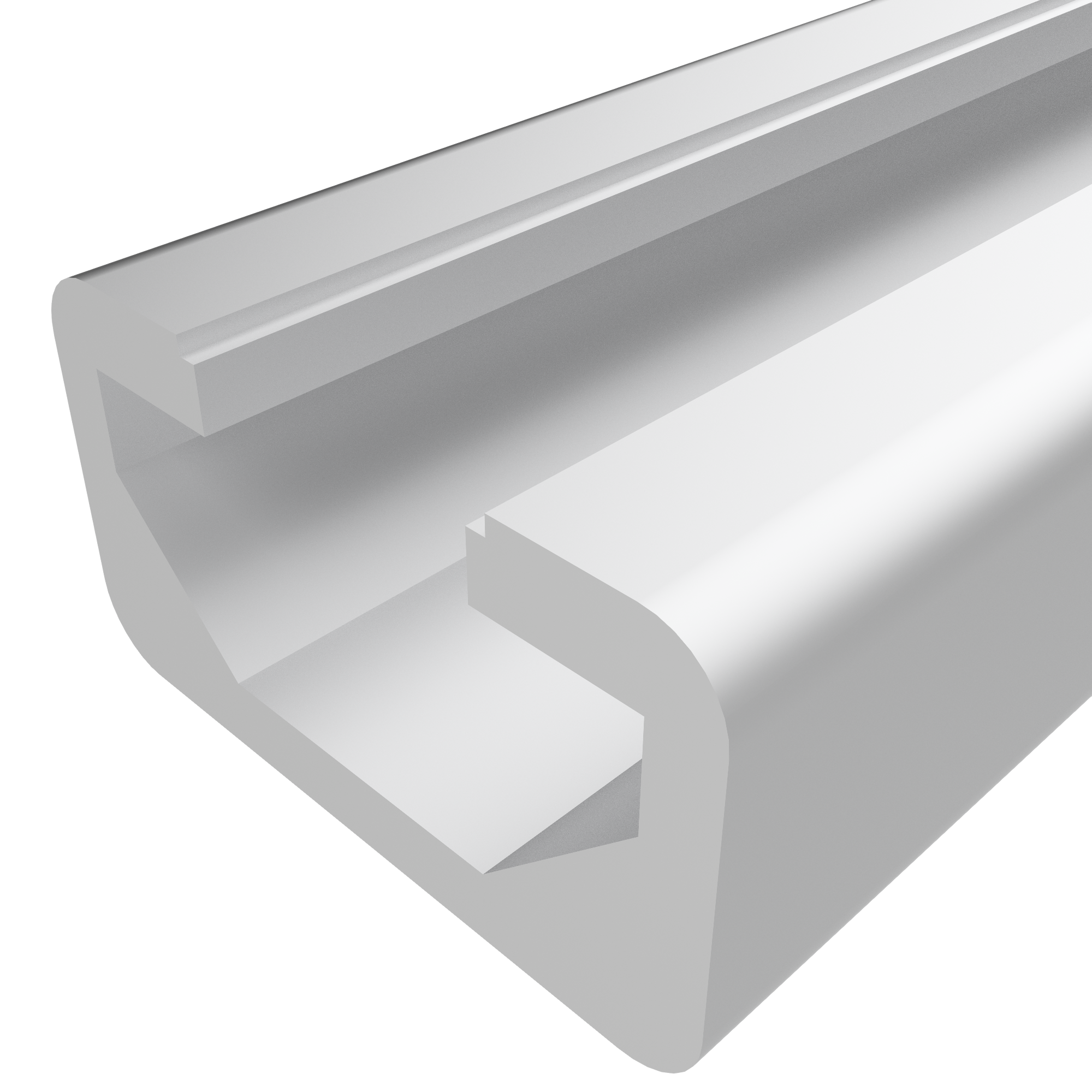

Produktinformationen "Strebenprofil 11x20"
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
Kompatibel mit Bosch 3 842 992 476
Details
lx 0,13 cm4
ly 0,52 cm4
wx 0,2 cm3
wy 0,52 cm3
Profilfläche 1,01 cm2
Gewicht 0,28 kg/m
ly 0,52 cm4
wx 0,2 cm3
wy 0,52 cm3
Profilfläche 1,01 cm2
Gewicht 0,28 kg/m
Step-Datei
Download| Nutauszugskraft: | F=1.000 N |
|---|---|
| Eloxal: | E6EV1 10-15 µm silber |
| Toleranzen : | EN 12020-2 |
| kompatibel mit: | Bosch |
| Baureihe: | B-Baureihe 8 - 30 |
| Bauart: | standard |
| Material: | Al Mg Si 0,5 F25, warmausgehärtet |
| Raster: | Ratser 30 |
| Farbe: | Aluminium natur |
| Kontur: | Rechteckig |

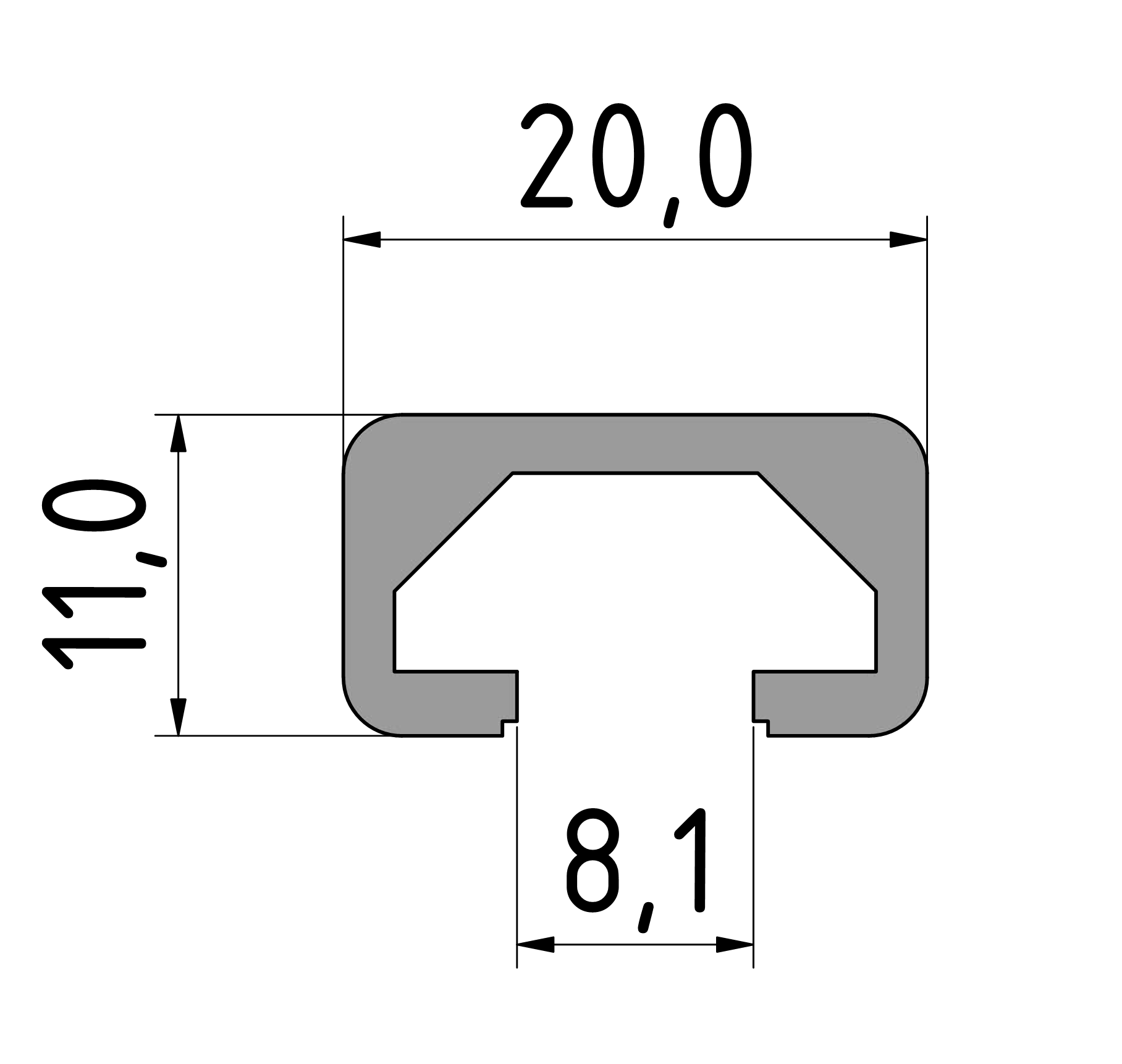

| Breite Profil: | 20 mm |
| Höhe Profil: | 11 mm |
| Größe: | 11x20 mm |
| Nuten: | offene Nuten |
| Liefereinheit: | Stangen |
| Liefereinheit Profil: | 6000 mm Stange |
PB-1810 SZ
Strebenprofil 11x20
Die Profile 8 sind besonders für gewichtsoptimierte Baugruppen geeignet. Die Nuten und die Kernlöcher der Profile 8 sind ausgelegt für Schrauben M8.
