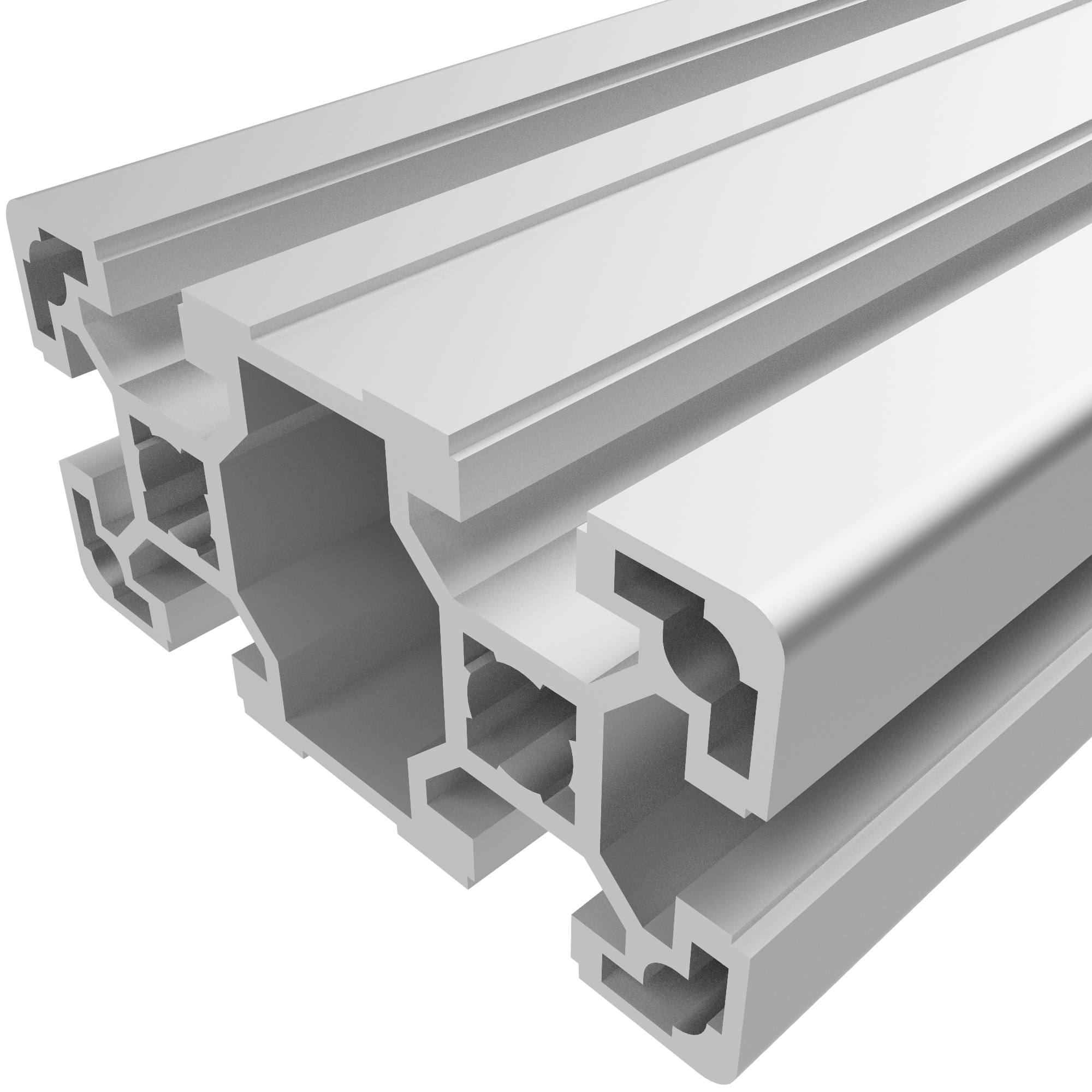

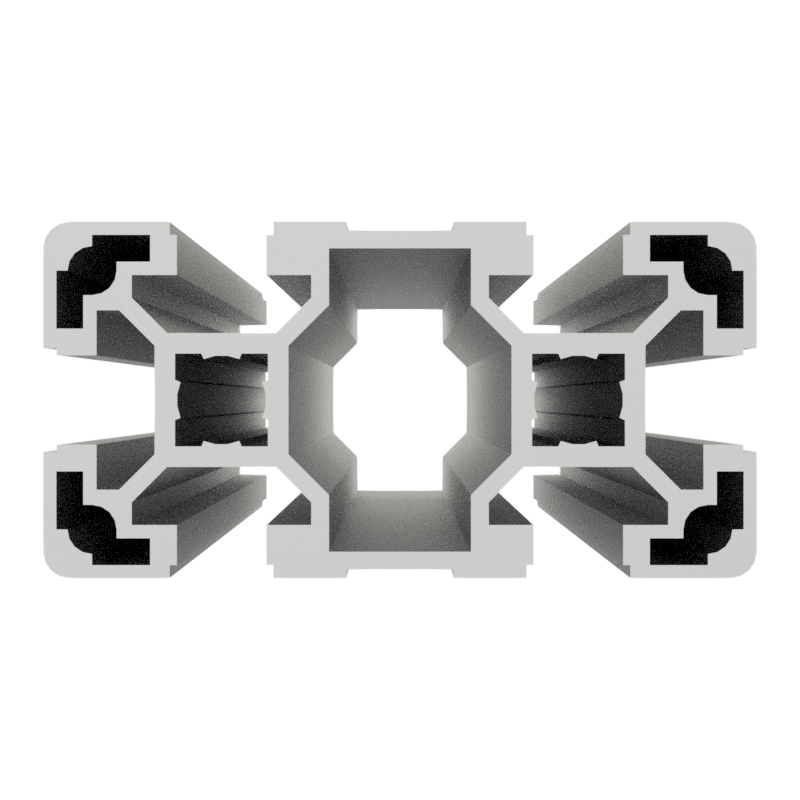

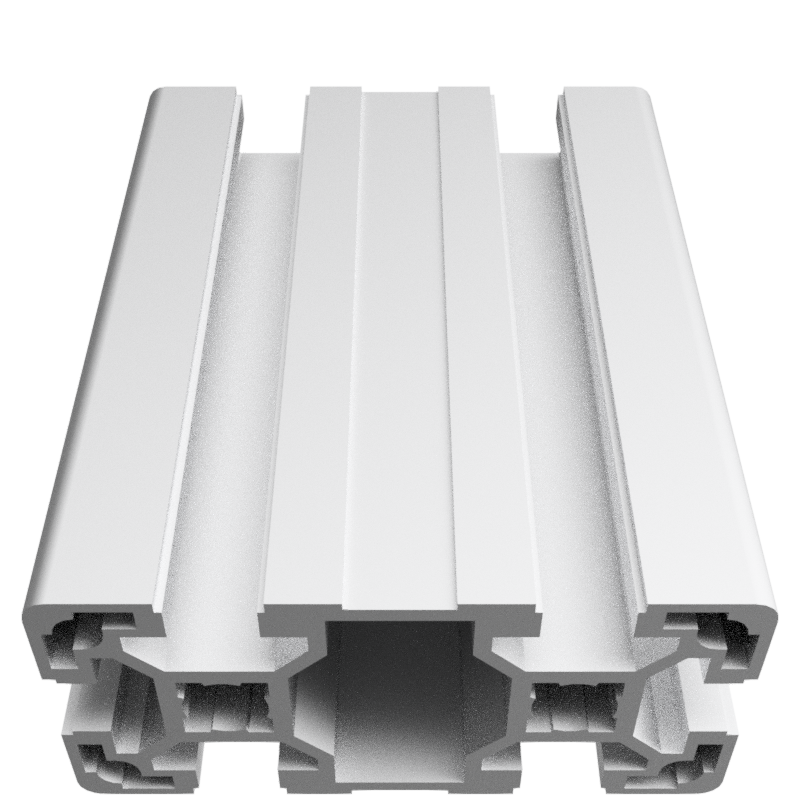

Strebenprofil 40x80L

Strebenprofil 40x80L
Strebenprofil 40x80L
Strebenprofil 40x80L
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 40x80L
Strebenprofil 40x80L
Strebenprofil 40x80L
Strebenprofil 40x80L
Strebenprofil 40x80L
Strebenprofil 40x80L
Strebenprofil 40x80L
Strebenprofil 40x80L
Strebenprofil 40x80L

134,80 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Anbei finden Sie passende Artikel

Gesamtpreis Zubehör

134,80 € *

PDF-Datenblatt
Produktnummer: PB-1130 SN6000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1001602
Länge: 6000 mm
Gewicht: 16.02 kg

Produktinformationen "Strebenprofil 40x80L"

Die Profile im Raster 40 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann der Materialbedarf an die Anwendung angelegt werden. Die Nuten sind ausgelegt für Schrauben M8.
Lieferlänge 6030 mm

Kompatibel mit Bosch 3 842 993 130

Kompatibel mit Bosch 3 842 993 130

Details

lx    63,24 cm4
ly    17,23 cm4
wx    15,81 cm3
wy    8,61 cm3
Profilfläche    9,86 cm2
Gewicht    2,67 kg/m

Step-Datei

Download
Nutauszugskraft: F=7.000 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 10 - 40
Bauart: leicht
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Raster 40
Farbe: Aluminium natur
Kontur: Rechteckig

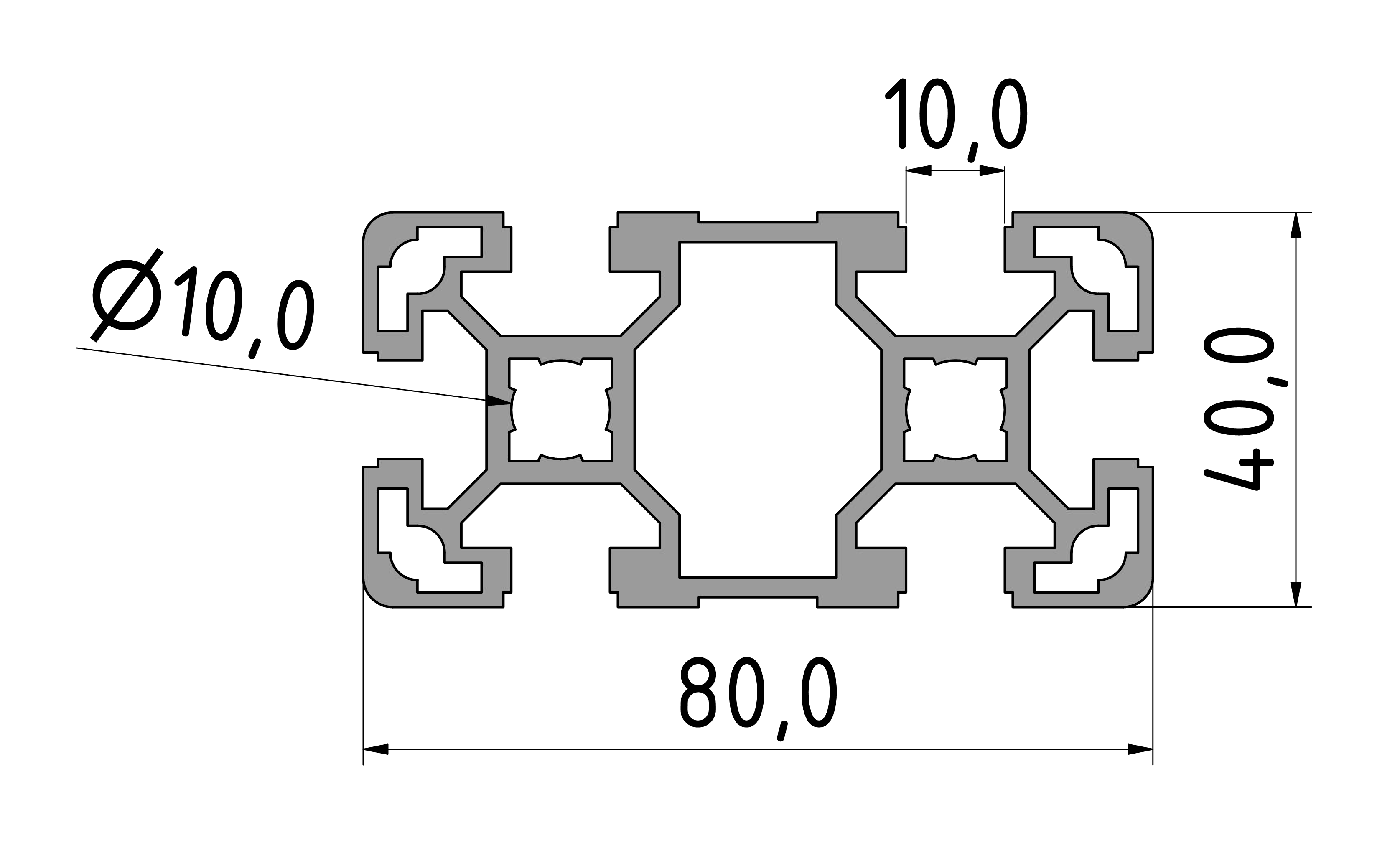

Breite Profil: 80 mm
Höhe Profil: 40 mm
Größe: 80x40 mm
Nuten: offene Nuten
Liefereinheit: Stangen
Liefereinheit Profil: 6000 mm Stange
