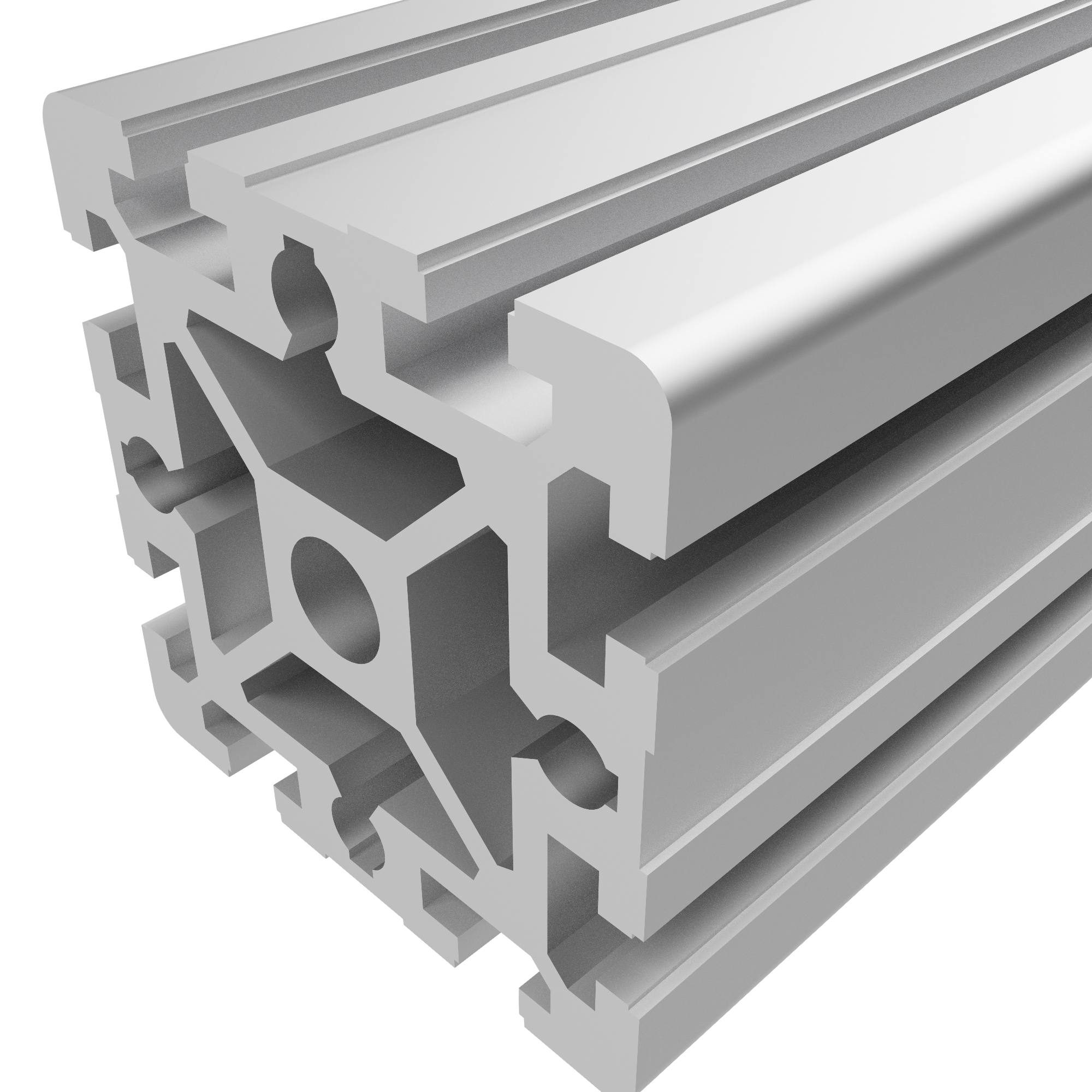

Strebenprofil 90x90

Strebenprofil 90x90
3D
Klicken und drehen
AR-Ansicht öffnen
Tippen Sie, um das Objekt zu platzieren
Bewegen Sie das Gerät, um zu beginnen
Strebenprofil 90x90
Strebenprofil 90x90
Strebenprofil 90x90
Strebenprofil 90x90
Strebenprofil 90x90
Strebenprofil 90x90
Strebenprofil 90x90

201,20 €*

Gesamtpreis Zubehör 0,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Anbei finden Sie passende Artikel

Gesamtpreis Zubehör

201,20 € *

PDF-Datenblatt
Produktnummer: PB-1275 SN2000
Hersteller: Maunsystem GmbH
Hersteller-Nr.: 1010165
Länge: 2000 mm
Gewicht: 20.999 kg

Produktinformationen "Strebenprofil 90x90"

Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann
Lieferlänge 2000 mm

Kompatibel mit Bosch 3 842 990 500

Kompatibel mit Bosch 3 842 990 500

Details

l    301,96 cm4
w    67,07 cm3
Profilfläche    38,93 cm2
Gewicht    10,51 kg/m

Step-Datei

Download
Nutauszugskraft: F=12.000 N
Eloxal: E6EV1 10-15 µm silber
Toleranzen : EN 12020-2
kompatibel mit: Bosch
Baureihe: B-Baureihe 10 - 45
Bauart: standard
Material: Al Mg Si 0,5 F25, warmausgehärtet
Raster: Raster 45
Farbe: Aluminium natur
Kontur: Quadratisch
Breite Profil: 90 mm
Höhe Profil: 90 mm
Größe: 90x90 mm
Nuten: offene Nuten
Liefereinheit: Stangen
Liefereinheit Profil: 2000 mm Stange
Strebenprofil 90x90 Strebenprofil 90x90
PB-1275 SN6000
Strebenprofil 90x90
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann Lieferlänge 6030 mmKompatibel mit Bosch 3 842 990 500

564,00 €*
Strebenprofil 90x90 Strebenprofil 90x90
PB-1275 SN3000
Strebenprofil 90x90
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann Lieferlänge 3000 mmKompatibel mit Bosch 3 842 990 500

301,50 €*
Strebenprofil 90x90 Strebenprofil 90x90
PB-1275 SZ
Strebenprofil 90x90
Die Profile im Raster 45 mit Nut 10 sind geeignet für Baugruppen aller Art. Durch die verschiedenen Profilgeometrien kann Kompatibel mit Bosch 3 842 990 500

110,00 € / 1000 mm *
Details

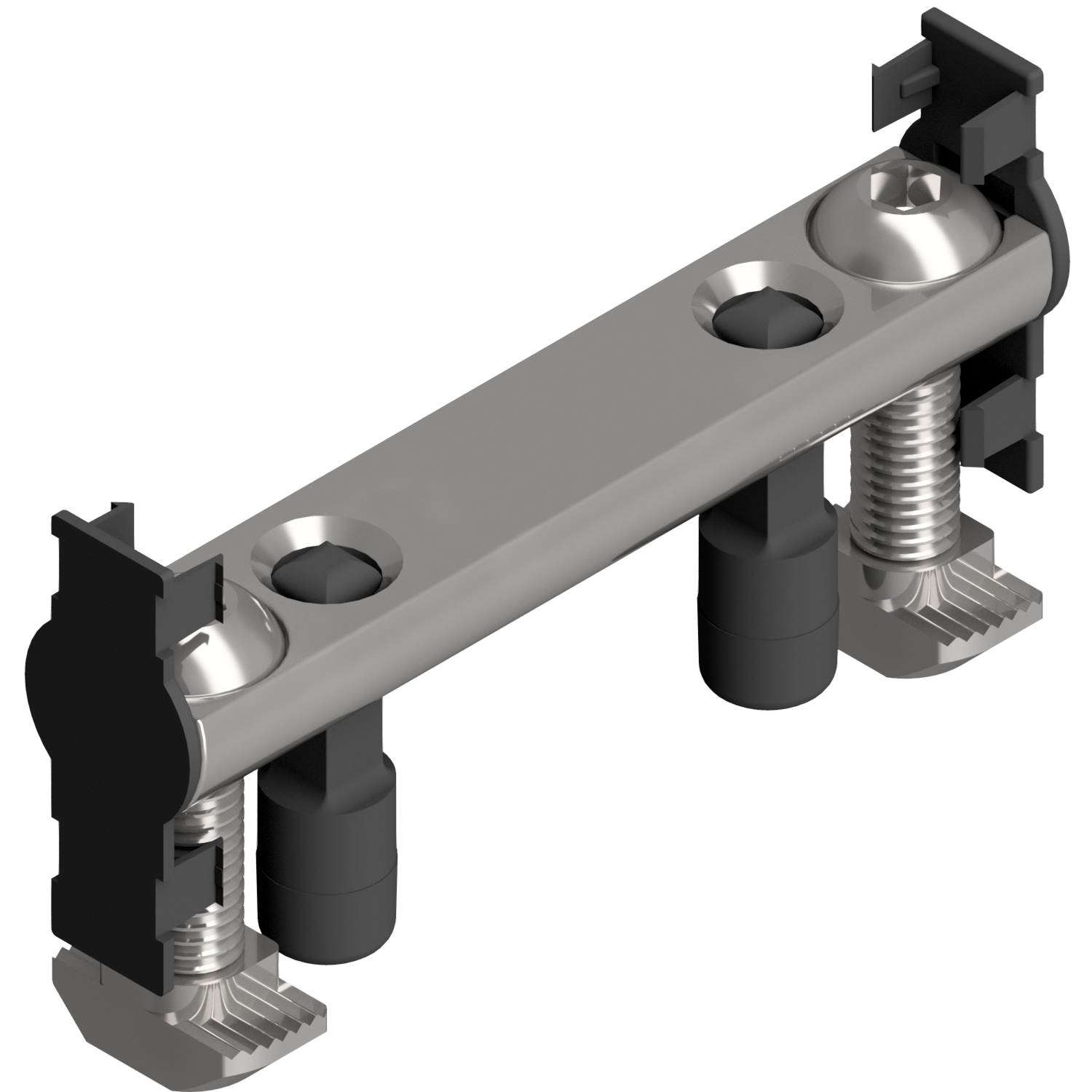

Bolzenverbindersatz 90, verzinkt-10 Bolzenverbindersatz 90, verzinkt-10
VB-3030
Bolzenverbindersatz 90, verzinkt-10
Der Bolzenverbinder dient zur rechtwinklige Verbindung zweier Profile. Er ist für sehr hohe Belastungen, auch Torsion, geeignet. Der Verbau in bereits montierte Baugruppen ist möglich.

3,95 €*

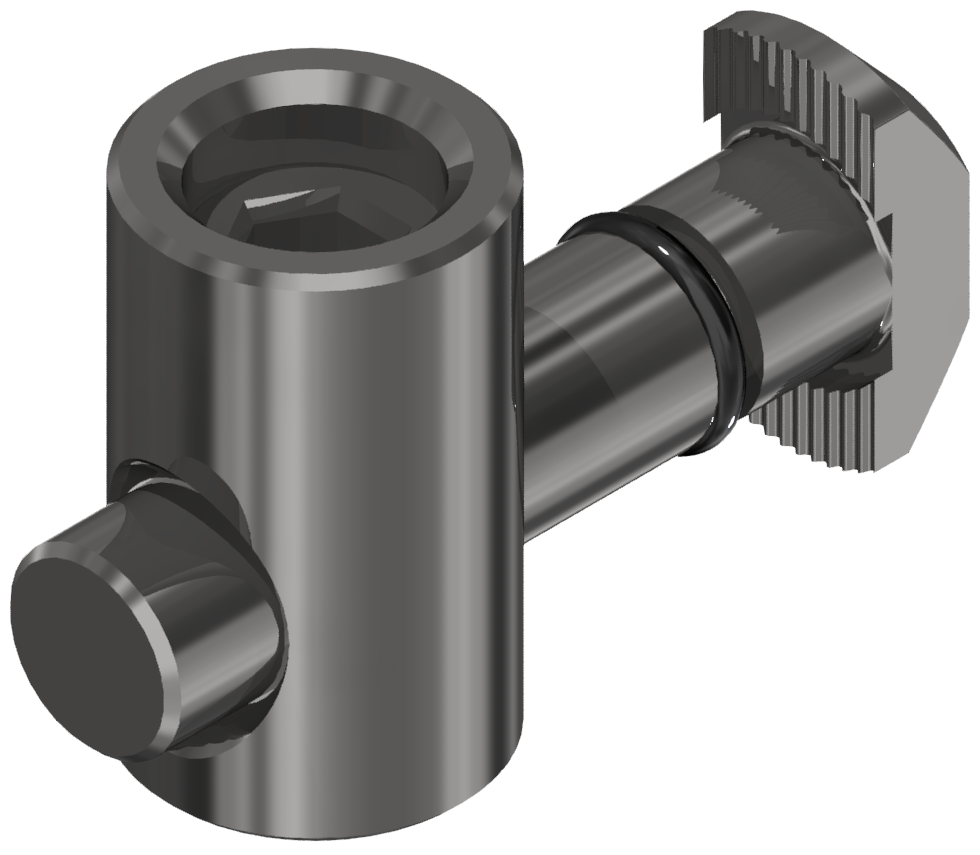

Schnellspannverbinder 0°, verzinkt-10 Schnellspannverbinder 0°, verzinkt-10
VB-3050
Schnellspannverbinder 0°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*

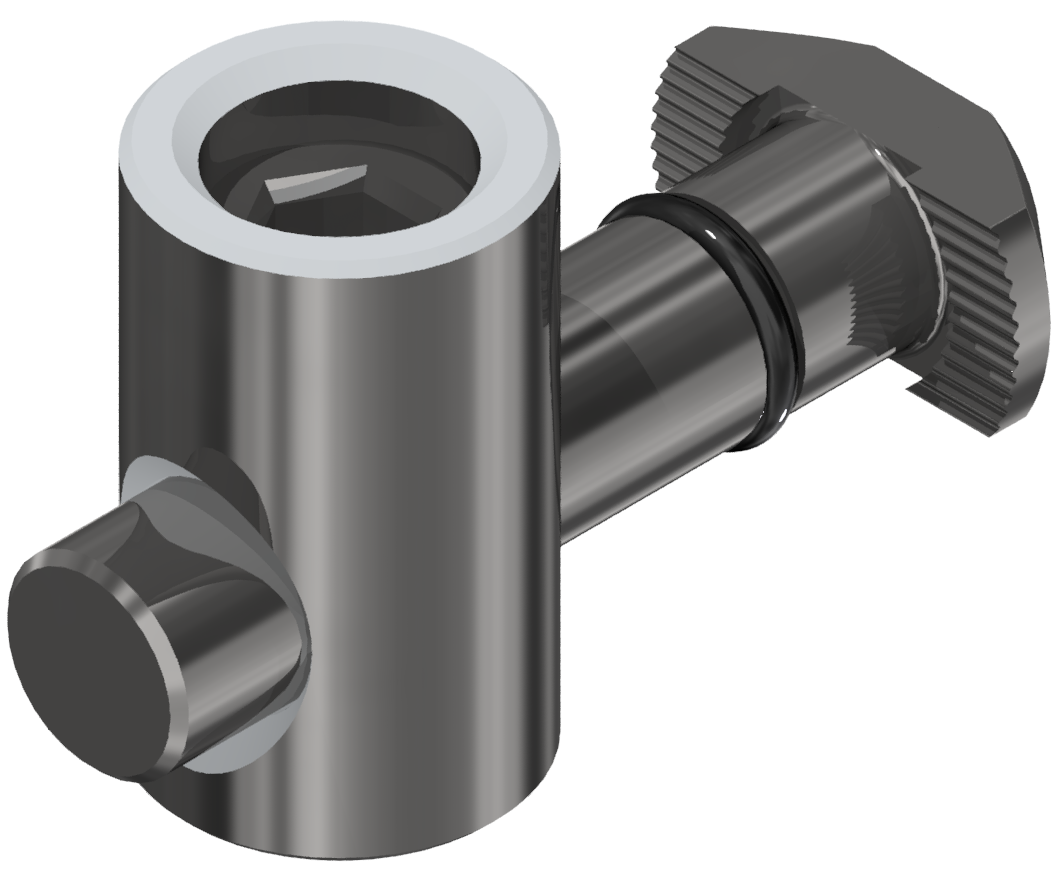

Schnellspannverbinder 90°, verzinkt-10 Schnellspannverbinder 90°, verzinkt-10
VB-3045
Schnellspannverbinder 90°, verzinkt-10
Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In die Nut einschwenkbar In eine bestehende Konstruktion nachträglicher Einbau möglich. Bearbeitung nur an einem Profil

1,99 €*

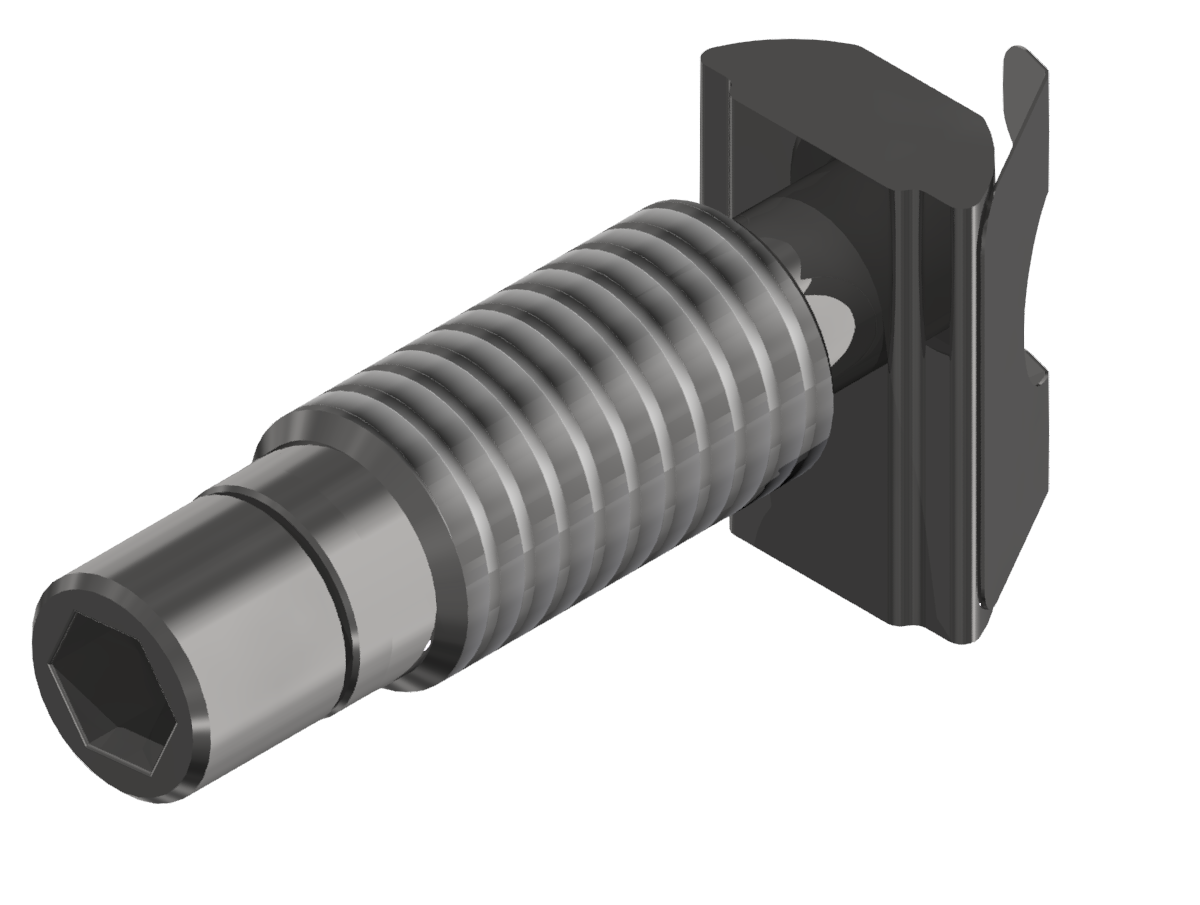

T-Matic Verbindungssatz, verzinkt-10 T-Matic Verbindungssatz, verzinkt-10
VB-3037
T-Matic Verbindungssatz, verzinkt-10
Extrem schnell und flexible Verbindung ohne mechansiche Bearbeitung Universelle und kraftschlüssige Verbindung aller Profile in einer Baureihe Nachträglich in der Nut verschiebbar. In eine bestehende Konstruktion nachträglicher Einbau möglich. Verbindermontage nur an einem Profil, Nicht verwenden für 45x45L und 45x90L

4,70 €*

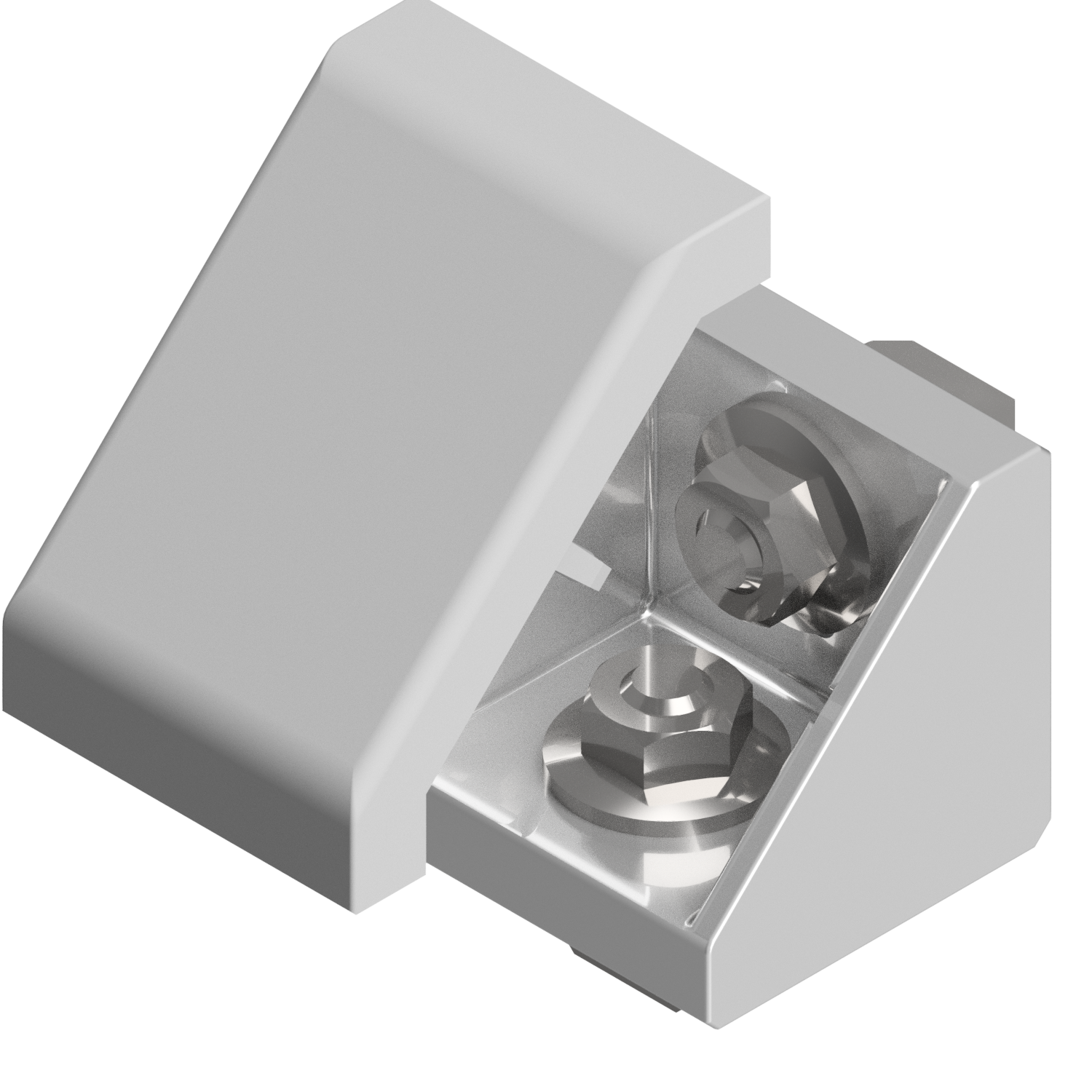

Winkelsatz 45x45, natur grau-10 Winkelsatz 45x45, natur grau-10
ZB-3095-G
Winkelsatz 45x45, natur grau-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

3,10 €*

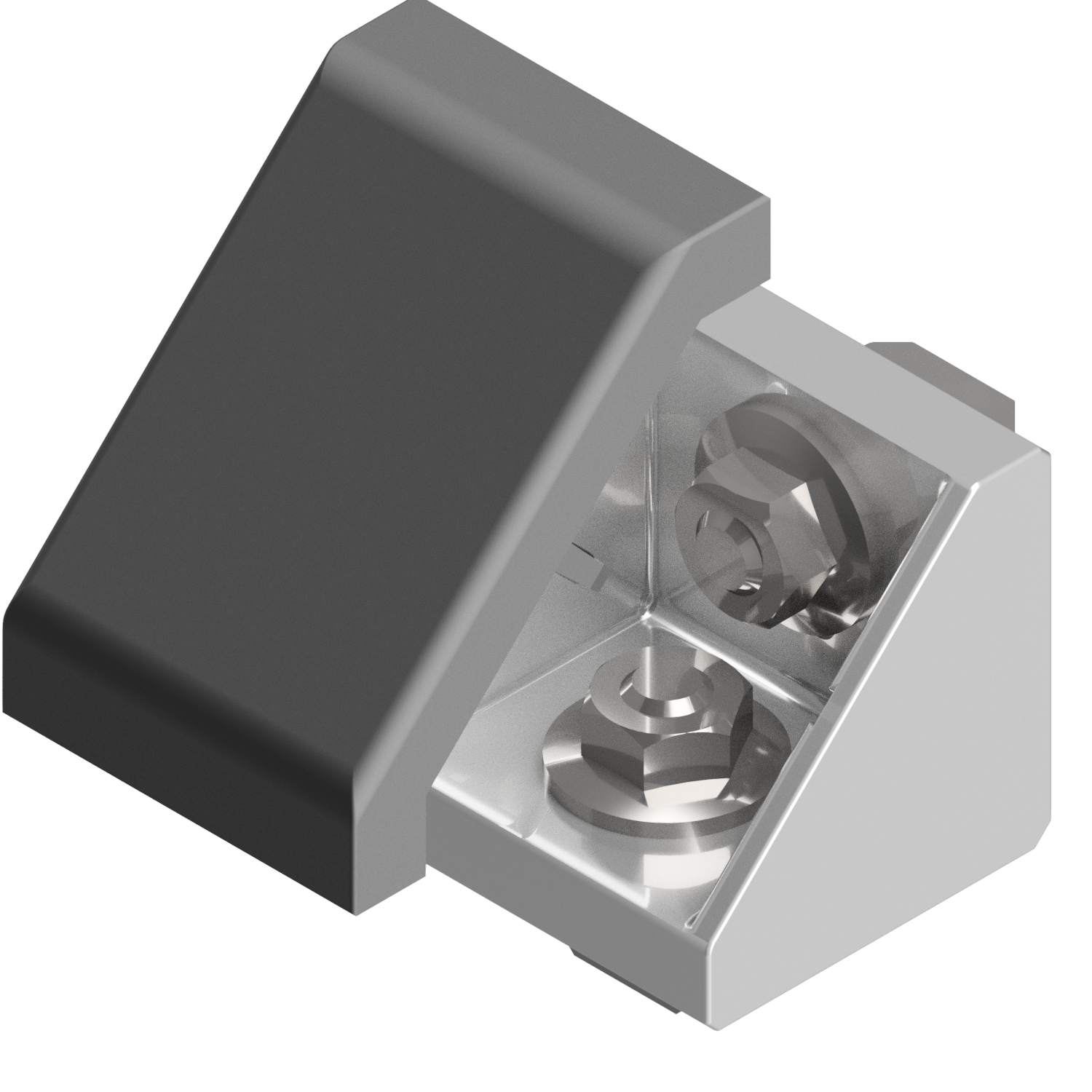

Winkelsatz 45x45, natur-10 Winkelsatz 45x45, natur-10
ZB-3095-N
Winkelsatz 45x45, natur-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

3,10 €*

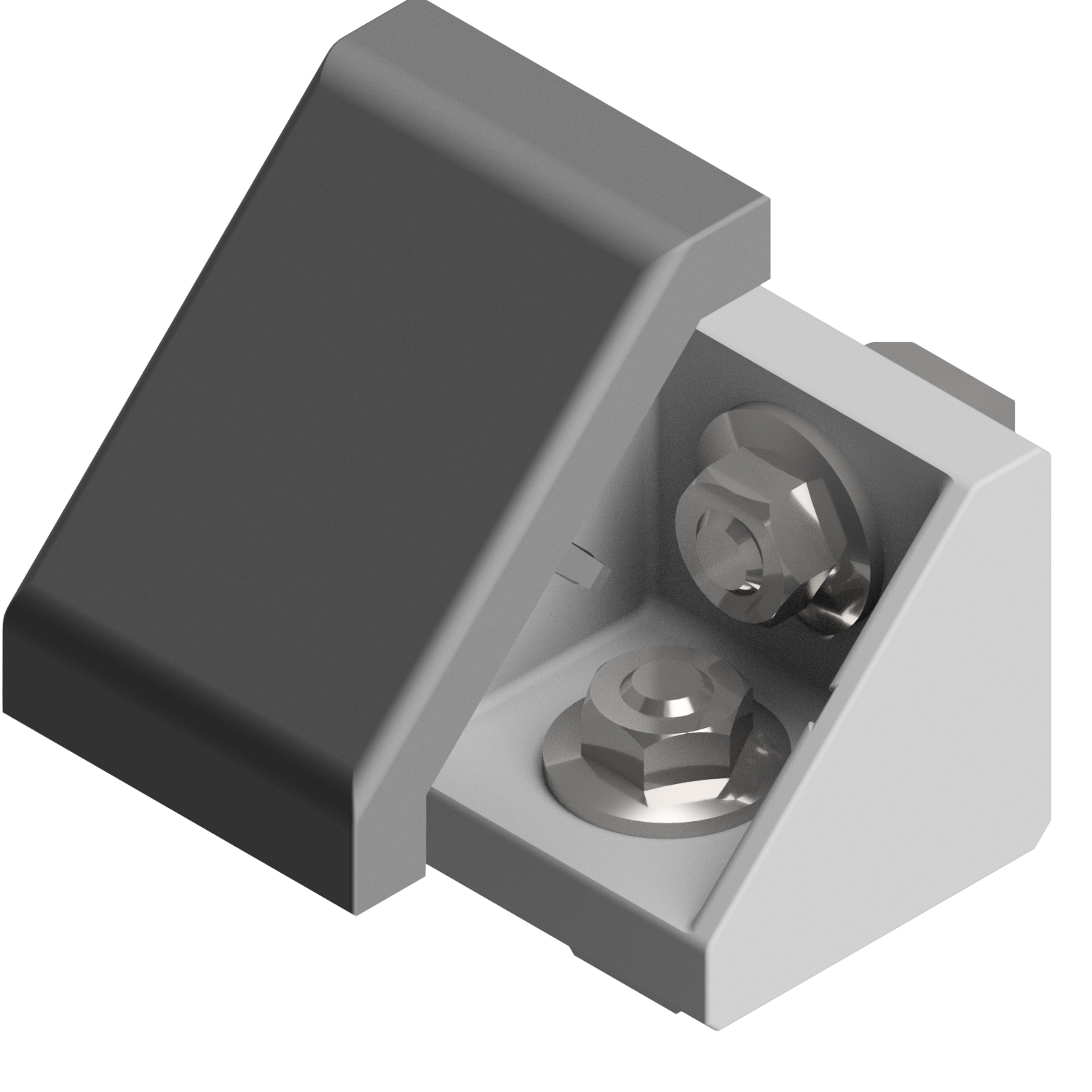

Winkelsatz 45x45, weißaluminium-10 Winkelsatz 45x45, weißaluminium-10
ZB-3095-W
Winkelsatz 45x45, weißaluminium-10
Winkel sind eine kraftschlüssige und bearbeitungslose Verbindung. Diese werden auch als zusätzliche Verstärkung von Verbindungen und als Befestigungselement für Anbauteile eingesetzt. Integrierte Verdrehsicherungen zur Fixierung im Profil sind vorhanden. Diese werden bei Bedarf entfernt.

Varianten ab 3,10 €*
