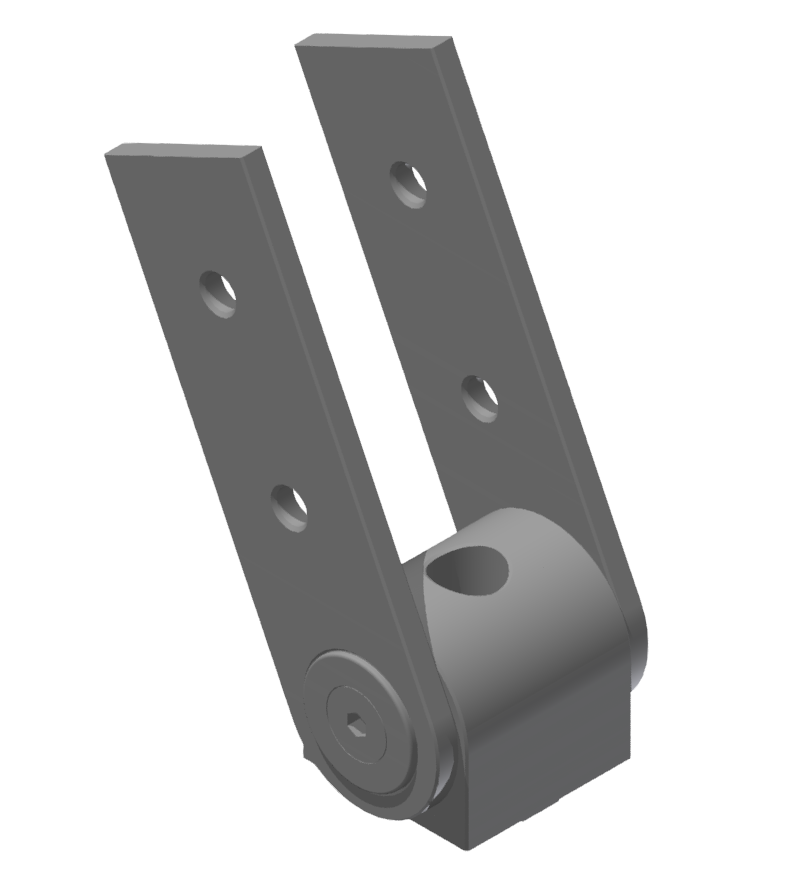

Tragarmgelenk 45x45, weißaluminium-10
Maunsystem GmbH
3D
Loading...
Produktnummer:
VB-3270
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1002610
Gewicht:
0.363 kg
Produktinformationen "Tragarmgelenk 45x45, weißaluminium-10"
Tragarmgelenke sind geeignet zur Verbindung von Profilen in einen freien Winkel. Ebenso sind sie auch als schwere Scharniere einsetzbar. Die Gelenke sind frei beweglich. Durch Anziehen der Klemmschrauben wird ein starres Winkelelement erzeugt. Die Fixierungen ermöglichen eine verdrehsichere Befestigung an der Profilnut.
Kompatibel mit Bosch 3 842 538 694
Details
- 1 Gelenkkopf Tragarmgelenk 45-10
- 2 Lasche Tragarmgelenk-45-10
- 2 Nutfixierung 45-10
- 2 Klemmschraube Tragarmgelenk 45-10
Step-Datei
Download| kompatibel mit: | Bosch |
|---|---|
| Baureihe: | B-Baureihe 10 □ 45 |
| Teileart: | Gelenke |
| Raster: | Raster 45 |
| Verbinder Typ: | Gelenke |
| Farbe: | weißaluminium |

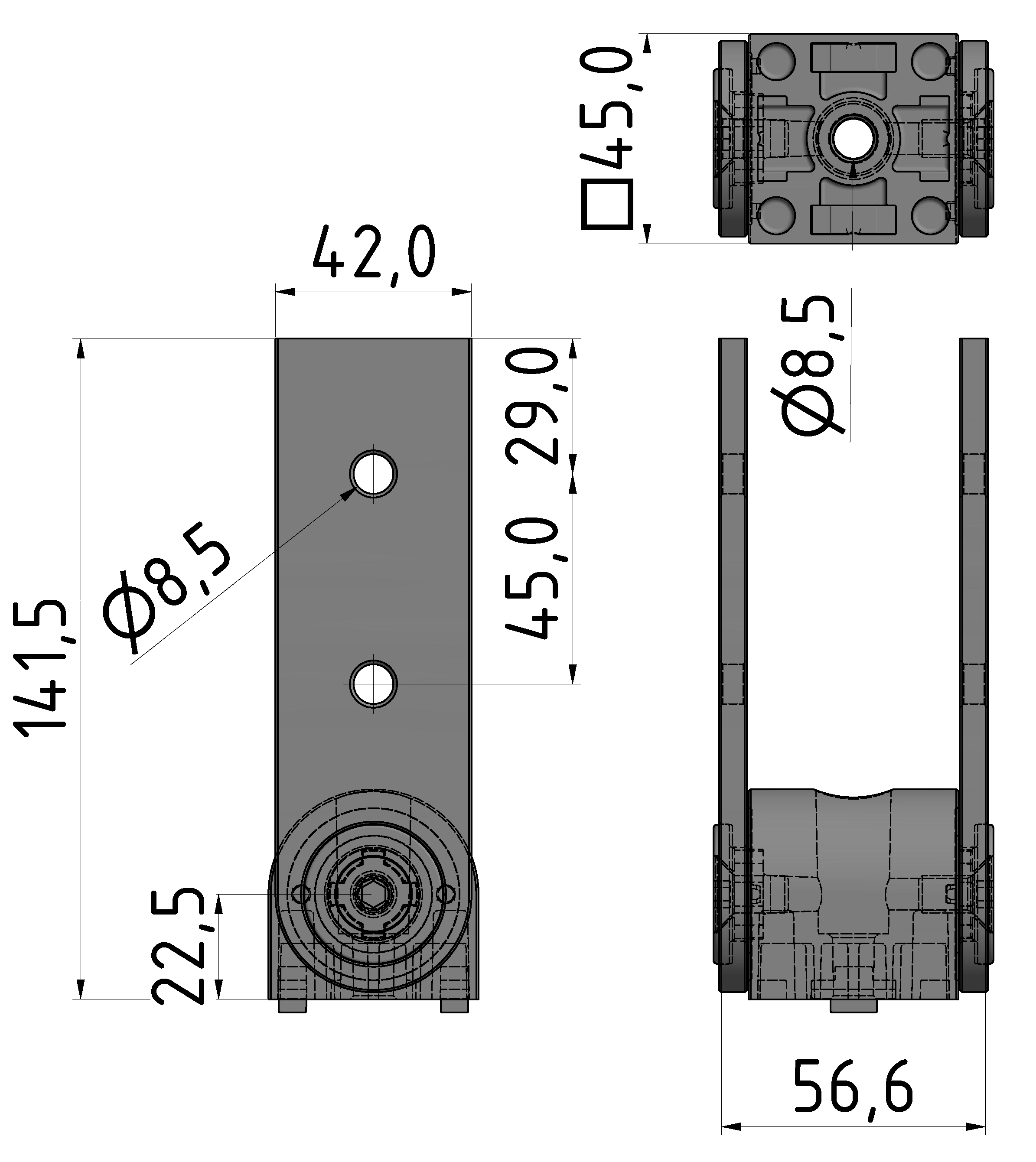

| Größe: | 45x45 mm |
