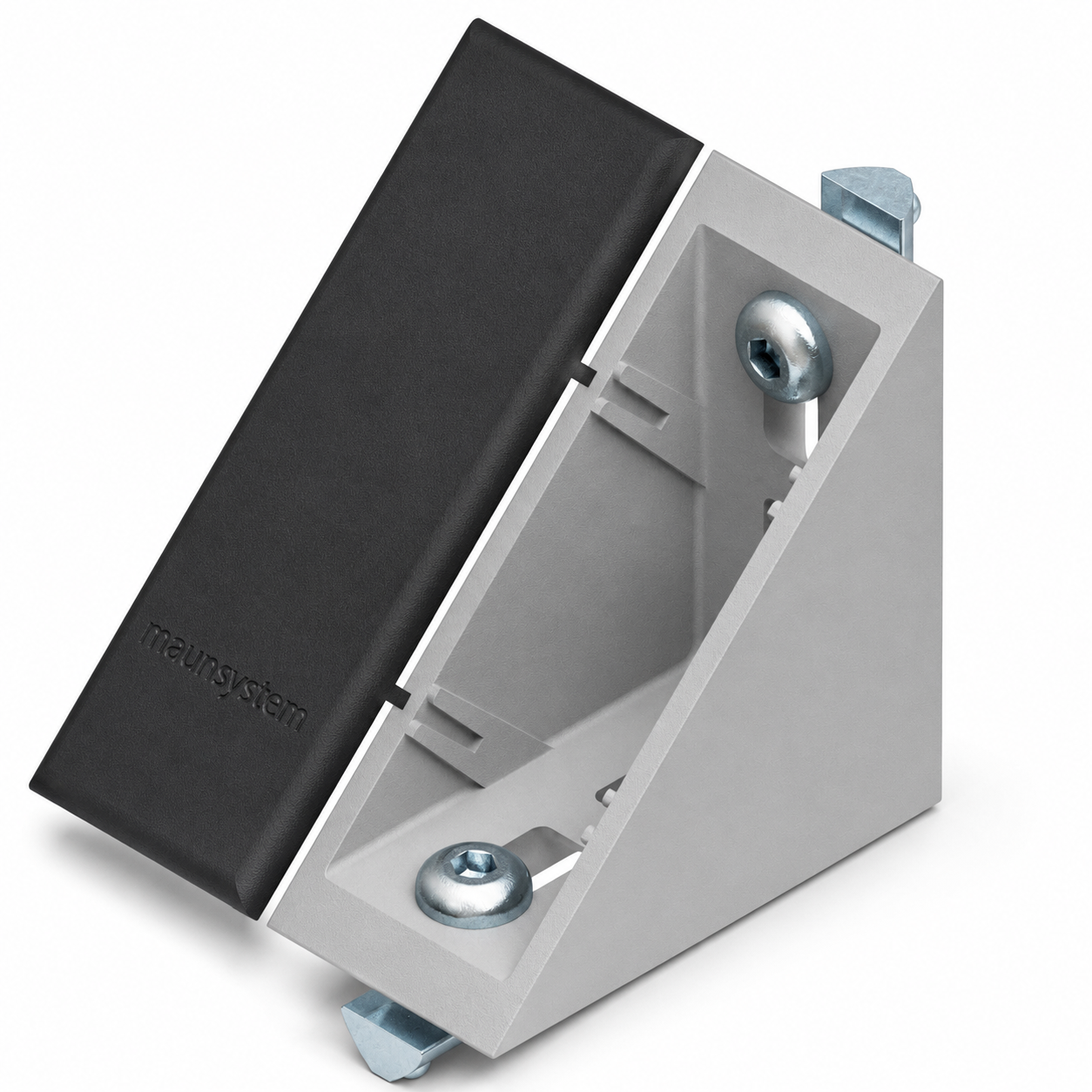

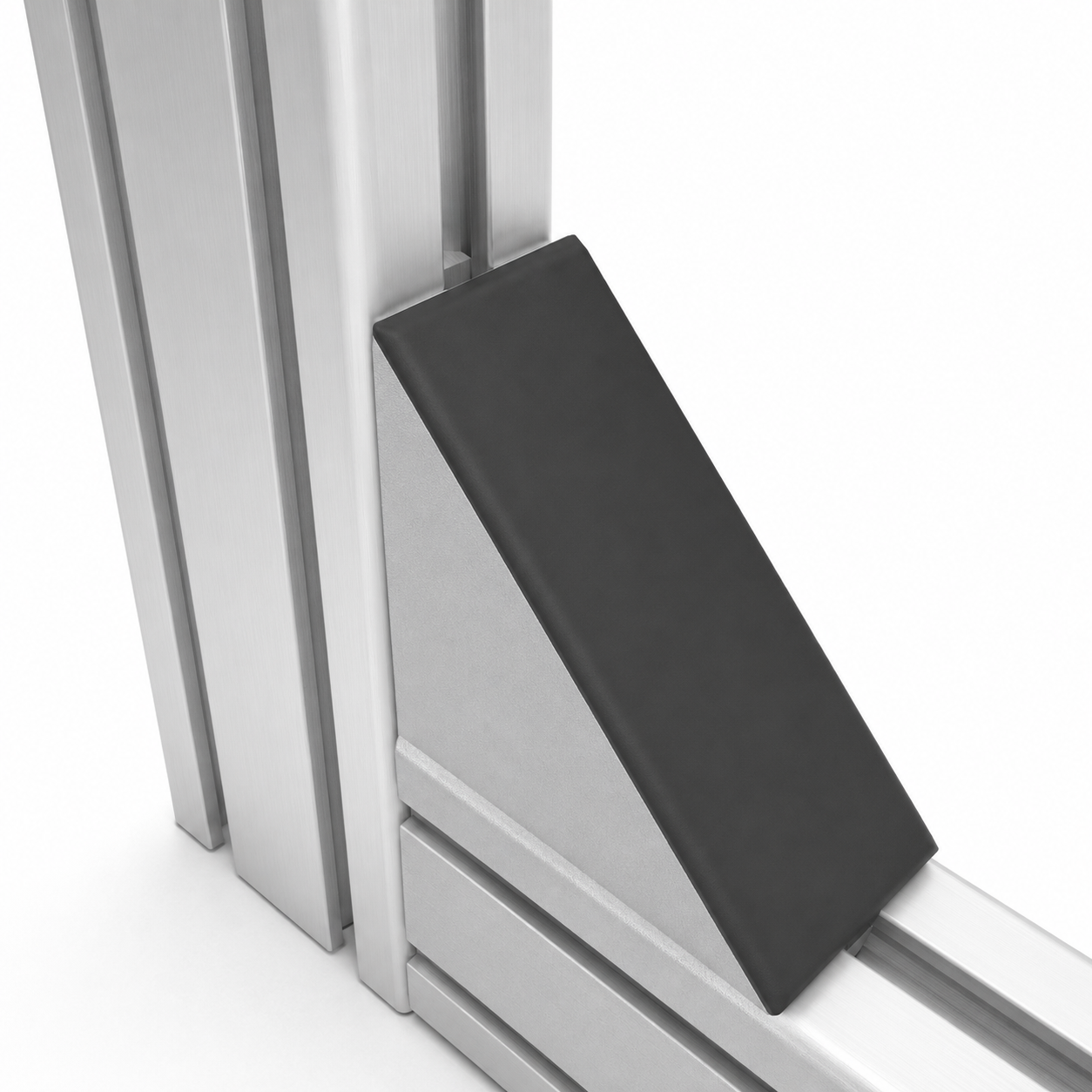

Winkelsatz 8 80x80 Langloch, schwarz
Maunsystem GmbH
3D
Loading...
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
5,63 €*
|
| Bis 99 |
5,40 €*
|
| Ab 100 |
4,95 €*
|
Produktnummer:
ZI-1114
Hersteller:
Maunsystem GmbH
Hersteller-Nr.:
1003238
Gewicht:
0.347 kg
Produktinformationen "Winkelsatz 8 80x80 Langloch, schwarz"
Der Winkelsatz 8 80x80 Langloch, schwarz ist ein hochwertiges Verbindungselement für Aluminiumprofile der Baureihe 8. Mit seiner robusten Zinkdruckguss-Konstruktion und der eleganten schwarzen Beschichtung bietet er eine ideale Kombination aus Stabilität und Ästhetik. Perfekt geeignet für Konstruktionen, die sowohl funktional als auch optisch ansprechend sein sollen.
Produktmerkmale:
- Material: Hochwertiger Zinkdruckguss (ZN) für maximale Stabilität und Korrosionsbeständigkeit.
- Farbe: Edle schwarze Beschichtung für eine moderne und professionelle Optik.
- Abmessungen: 80 mm x 80 mm – ideal für kompakte und stabile Verbindungen.
- Kompatibilität: Entwickelt für Aluminiumprofile der Baureihe 8 mit 40 mm Profilbreite.
Anwendungsbereiche:
Der Winkelsatz 8 80x80 Schwarz ist vielseitig einsetzbar und eignet sich perfekt für:
- Maschinen- und Anlagenbau
- Regalsysteme und Arbeitsplätze
- Möbelbau und Designprojekte
- Transport- und Lagerlösungen
- Alle Konstruktionen, die Stabilität und ein hochwertiges Erscheinungsbild erfordern
Montagehinweise:
- Der Winkelsatz wird mit den mitgelieferten Schrauben und Nutensteinen sicher und einfach an den Profilen befestigt.
- Dank der präzisen Verarbeitung ist die Installation unkompliziert und zuverlässig.

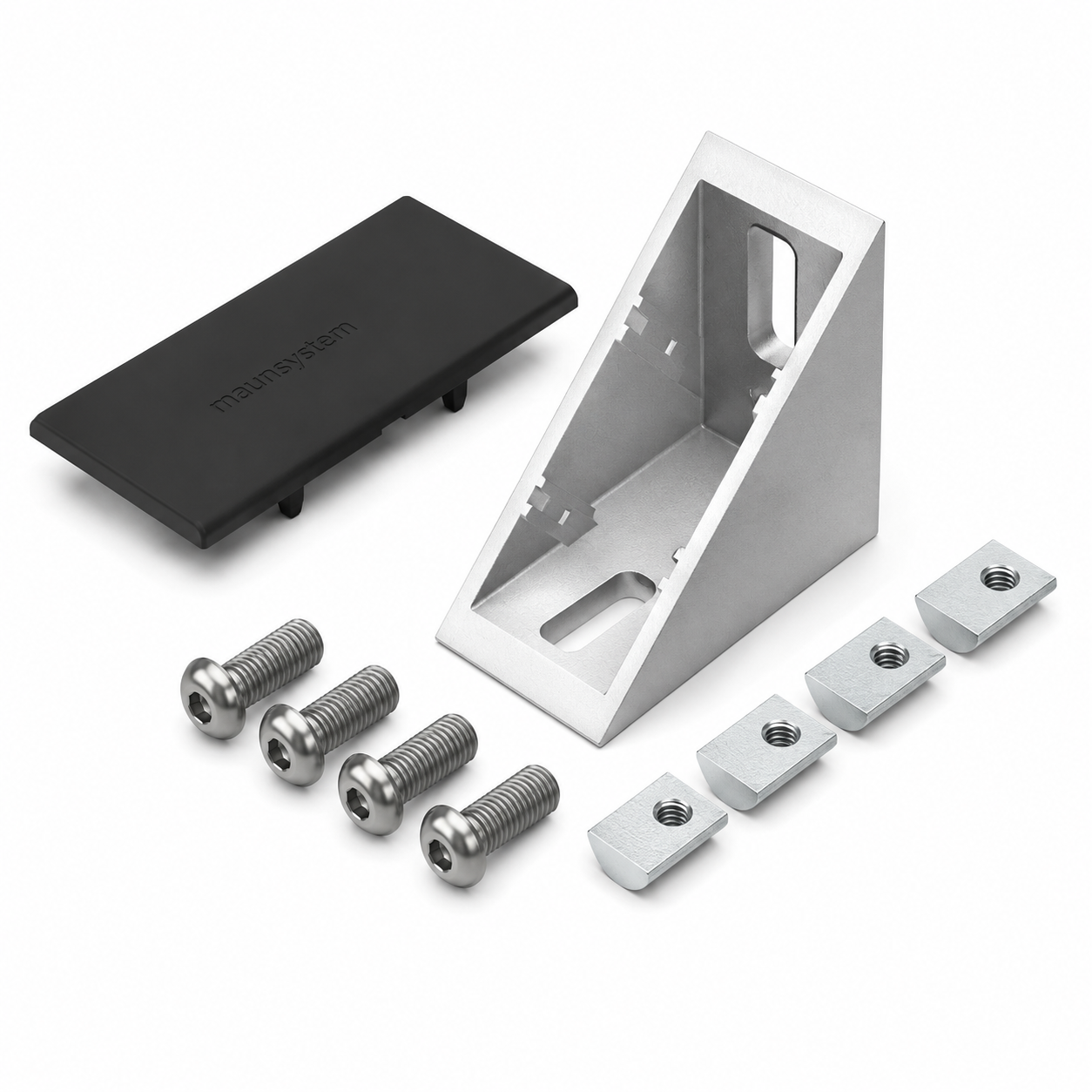

Details
- 1 Stück ZI-1104 Winkel 80x80 Zn Langloch, weißaluminium-8
- 1 Stück ZI-1109 Winkel-Abdeckkappe 80x80 Langloch, schwarz-8
- 4 Stück NI-1045 Nutenstein M8, verzinkt-8
- 4 Stück S-1325 Halbrundschraube M8x16 ISO 7380, verzinkt
Step-Datei
Download| Biegemoment: | sehr gut |
|---|---|
| Nachträglich in bestehender Konstruktion einsetzbar: | ja |
| Torsionsmoment: | sehr gut |
| Verschiebekraft: | sehr gut |
| Linear verschiebbar: | ja |
| Winkel frei wählbar: | nein |
| Kraftbegrenzung: | F < 2.000 N |
| kompatibel mit: | item |
| Drehmomentbegrenzung: | F x l < 150 Nm |
| Baureihe: | i-Baureihe 8 □ 40 |
| Teileart: | Winkel |
| Winkel Typ: | Winkel Zn, Winkelsätze Zn |
| Material: | GD-Zn |
| Farbe: | schwarz, weißaluminium |
| Profil-Bearbeitung: | ohne Profilbearbeitung |
| Größe: | 80x80 mm |
